1、前言
陽煤集團是國內瓦斯涌出量最大的礦區，也是最難進行煤層瓦斯抽放的礦區之一。2006年13個礦井，年產量3541.69萬噸，礦井測定最大瓦斯絕對涌出量1642.37m3/min，單井最大絕對涌出量414.6m3/min。礦井瓦斯抽放量3.75億m3。
陽泉礦區含煤16層，主要開采3、12、15號煤。15號煤層采用高效綜放開采工藝，2006年15號煤開采年產量達到2500萬噸以上，占全集團公司總產量的70%以上。由于15號煤位于整個煤層的最下部，雖然本煤層瓦斯含量不大（7.13m3/t），但其上部的鄰近層瓦斯含量較高（14.75～21.73 m3/t），并存在K3、K4石灰?guī)r瓦斯。如果直接開采15號煤，其綜放開采強度大，采空區上覆巖層冒落空間大一次性卸壓范圍廣，瓦斯涌出源多，鄰近層瓦斯涌出量占工作面總涌出量的90%。據統計綜放面瓦斯涌出量為一般30~70 m3/min，最大時達到213m3/min以上，這樣大的瓦斯，主要采用頂板走向高抽巷抽放鄰近層瓦斯解決綜放面瓦斯超限問題，最大抽放量達到180 m3/min，鄰近層瓦斯抽放率達到90%以上，基本上解決了正常開采期間的鄰近層瓦斯問題。
但是工作面初采期間頂板初次垮落，頂板巖石冒落及裂隙影響范圍達不到高抽巷位置，走向高抽巷還暫時不起作用，近距離鄰近層不穩定涌出的瓦斯全部涌入工作面，加之采空區遺煤瓦斯涌出，工作面的瓦斯涌出量急劇增加、瓦斯超限頻繁，在初采期間（0～40范圍）工作面難以正常生產，初采期間瓦斯不穩定涌出問題，成為直接威脅綜放安全開采的重大隱患。
因此，我們對綜放面初采期間瓦斯不穩定涌出進行了大規模深入研究，保證初采期間的瓦斯得到有效的排放，使綜放面各個工作地點瓦斯的濃度都處于安全規程規定的濃度以下，防止瓦斯超限，有效消除瓦斯對安全生產的威脅。
2、綜放面初采期間瓦斯不穩定涌出治理技術
陽煤集團綜放面開采15號煤層，煤厚6.8m左右，煤層及圍巖透氣性差，上鄰近層瓦斯含量高，15號煤開采過程中90%以上瓦斯來源于上鄰近層。為了有效解決鄰近層瓦斯，一般在上部9、10號或12號煤層開掘走向高抽巷，距15號煤頂板40～60m左右。正常開采時，高抽巷通過采動裂隙能夠很好的抽出鄰近層瓦斯。初采范圍內，由于僅直接頂垮落，老頂未垮落，裂隙不能通達高抽巷，上鄰近層瓦斯大量涌向采場空間，對初采期的安全生產構成極大威脅。
2.1綜放面初采期間瓦斯涌出規律
由于綜放面切巷（6~7m寬）采用長木棚及錨索支護，并且初采4~6m不放頂煤，一般在工作面推進4~6m后頂板才開始有下沉活動，工作面推進10m以前，瓦斯基本來自本煤層，瓦斯涌出量很小。隨著工作面繼續推進，直接頂開始離層垮落，近距離的14號煤、K 2灰?guī)r瓦斯逐漸涌出，工作面瓦斯涌出量呈明顯上升趨勢。此時頂板活動開始加強，工作面煤壁受集中壓力的影響，在采煤與放頂過程中冒頂片幫經常發生，每發生一次冒頂或片幫都會使冒落圍巖附近瓦斯很快解吸進入工作面，造成落山角及風流中瓦斯超限，一般3~4小時內瓦斯涌出會慢慢穩定。初采期支架后部漏風量比正?；夭蓵r(shí)大的多，大量漏風攜帶著采空區高濃度瓦斯在回風側落山角集中涌出，造成回風側落山角1~2支架間及回風巷落山側成為高濃度瓦斯積聚區。
工作面通風量的大?。ɑ蛲L(fēng)壓力的大?。?duì)瓦斯涌出量的影響較大，特別是在初采期間尤為明顯。從理論上講通風負壓越大，煤層及圍巖內賦存的原始瓦斯壓力與通風系統之間的壓差越大，瓦斯運移能量越大，運移速度越快，相同范圍的圍巖及煤層瓦斯解吸涌出速度也越快，涌出的瓦斯量增多；反之，涌出的瓦斯量減少。如五礦8214工作面初采時風量從1600 m3/min，加大到2200 m3/min，瓦斯涌出濃度依然超限，停產最大瓦斯涌出量30.6 m3/min，在回風設風卡增加阻力（減少負壓）1058Pa后，風量降到700 m3/min，回風風排瓦斯量4 m3/min，采空區埋管抽放11.13 m3/min，抽放濃度30%，總瓦斯涌出量?jī)H有15.13 m3/min，比加風時瓦斯涌出量降低38.5%~50.6%。
有時候，初采期間頂板好壞也直接影響瓦斯涌出條帶的分布，一般情況下瓦斯從機尾及后幾架支架向外涌出，但有的工作面在巷道掘進時柵梁上方冒落較高，形成離層空間，一旦在采動時有裂隙將工作面上方離層空間與該處溝通，鄰近層瓦斯和采空區上部瓦斯在負壓作用下沿此空間移動，在回風道形成局部涌出點，從而造成回風局部瓦斯超限，影響生產，五礦8111工作面在初采期間曾出現類似情況，回風局部瓦斯涌出濃度6%~9%左右，最大瓦斯涌出量81.10 m3/min，影響生產時間300min。
根據綜放面初采斯瓦斯涌出特征的研究表明，綜放工作面在初采期間，隨著直接頂、老頂?shù)目迓?，?huì)造成2～3次不穩定涌出高峰。在綜放面推進至距開切巷15m以前時，工作面的瓦斯涌出量為3~9 m3/min。當工作面推進至15~20m左右時瓦斯涌出出現第一次高峰，工作面頂板初次垮落進入初采期，瓦斯涌出不穩定，工作面開始出現瓦斯超限；在工作面推時至22~28m左右時瓦斯涌出出現第二次高峰，瓦斯涌出量為7~37 m3/min；工作面推進至38m左右時，高抽巷大量抽出瓦斯，初采期工作面瓦斯涌出量迅速下降，瓦斯超限得到緩解，初采期結束。如圖1所示。綜放面初采期瓦斯涌出（平均涌出量）的構成為本煤層占15.8%~24%，鄰近層（含采空區）占76%~84.2%。

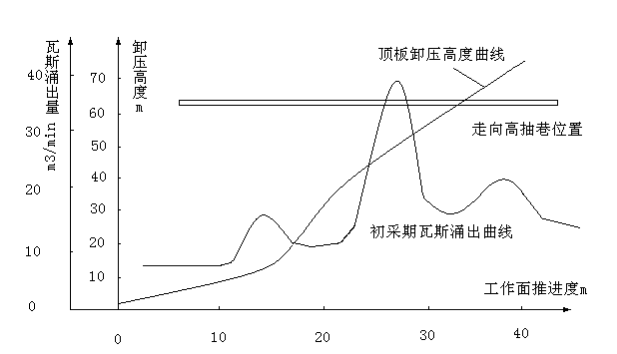

圖1 綜放面初采期瓦斯涌出規律示意圖
綜放面頂板初次垮落階段初采期瓦斯涌出不穩定超限的推進度范圍為15~40m，累計最大4980分鐘，若包括因停電撤人到恢復生產的實際影響生產時間為9~20天。
綜合分析綜放面初采期的瓦斯涌出、頂板卸壓與推進度的關系可以看出，綜放面初采期瓦斯超限的根本原因?yàn)?，?dāng)工作面推進到一定距離，隨著直接頂和老頂?shù)拿奥洌构ぷ髅嫔细步嚯x鄰近煤層14號、13號煤層及含瓦斯的K3、K4灰?guī)r卸壓，瓦斯不穩定地涌出，而此時頂板冒落造成的卸壓高度還達不到布置在9號煤層中的走向高抽巷，高抽巷暫時不起作用，因而使已卸壓的近距離鄰近層瓦斯大量涌向工作面，加上工作面采空區瓦斯的涌出，工作面瓦斯涌出大量增加，引起瓦斯超限。隨著工作面的進一步推進，大約30m以后，頂板卸壓范圍的不斷擴大，鄰近層瓦斯涌出更加增大，而此時頂板卸壓已經影響到高抽巷，高抽巷已開始起作用，因此工作面瓦斯涌出總體上呈下降趨勢。當走向高抽巷大量抽出鄰近層瓦斯后，高抽巷抽放瓦斯量開始會逐漸增加，一般達到20～85 m3/min，最大可達到180 m3/min。見表1。表1列舉了5個綜放面高抽巷開始抽放瓦斯時的初采期推進度值和瓦斯情況。
表1 綜放面初采期推進度和瓦斯涌出情況
|
序 號 |
工作面 編號 |
初采期 推進度 （m） |
高抽巷 CH4濃度 （%） |
抽放量 （m3/min） |
高抽巷位置 |
隅角處頂板初始冒落角度 |
|
|
H （m） |
B （m） |
||||||
|
1 |
80608 |
39.0 |
20 |
8.00 |
46 |
28 |
65.5 |
|
2 |
80510里 |
42.3 |
33 |
24.69 |
49 |
52 |
66.0 |
|
3 |
80510外 |
39.5 |
53 |
79.20 |
42 |
28 |
62.5 |
|
4 |
80606 |
38.0 |
30 |
25.82 |
46 |
38 |
66.0 |
|
5 |
80609 |
43.8 |
35 |
20.19 |
43 |
22 |
62.0 |
2.2采用偽傾斜后高抽巷抽放近距離鄰近層瓦斯
陽煤集團最初試驗采用中低位后高抽巷抽放初采期瓦斯，在回風巷敷設一趟380mm抽放管，利用移動抽放泵抽放，取得了明顯的治理效果。經過大規模的試驗后，在二礦首次采用一條小斷面?zhèn)蝺A斜后高抽巷抽放初采期瓦斯，并在集團公司推廣。將上隅角與走向高抽巷尾部連通，使初采期上鄰近層瓦斯在高抽巷的抽放負壓作用下及時抽排入礦井抽放系統。減少了在回風巷敷設的一趟380mm瓦斯管路。
中低位后高抽巷下段巷道布置在實體煤層中，關鍵是不能被破壞，上段巷道有一段平巷，深入頂板巖石冒落邊緣卸壓帶內，最初時采用兩條平巷，一條布置在14號煤層，一條布置在13號煤層，后來采用一條，直接布置在13號煤層中。
后高抽巷采用密閉墻密閉，兩面用磚砌成，中間充填黃泥，墻厚3m，在密閉墻上預設抽放管路，管路為直徑226mm或380mm直縫焊管，沿回風巷敷設，并與移動抽放泵或礦井抽放系統相聯。
小斷面?zhèn)蝺A斜后高抽巷布置簡單，只有一條偽傾斜巷道，但技術要求高，其關鍵是要布置在頂板初始冒落的邊緣帶以下，下段不需要密閉，巷道隨頂板的冒落自下而上逐段報廢，使抽放負壓點隨之上移，瓦斯抽放濃度逐漸升高，直至頂板裂隙高度與高抽巷連通，安全渡過初采期瓦斯不穩定涌出的危險期。值得注意的是，如果布置在頂板初始冒落的邊緣帶以上，巷道保持完整，就不會隨頂板的冒落自下而上逐段報廢，造成回風系統與走向高抽巷連通，影響整個抽放系統濃度。如圖2所示。

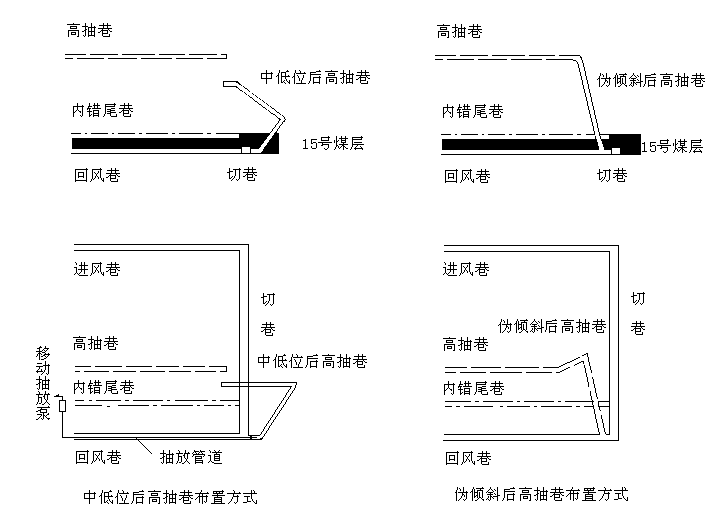

圖2 中低位后高抽巷與偽傾斜后高抽巷布置示意圖
以二礦8613綜放面為例，走向高抽巷沿12號煤層布置，與15號煤層的垂直間距H=42～49m，與回風巷的水平距離B=22～28m，為了保證偽傾斜后高抽巷的布置角度不超過頂板的初始冒落角度，走向高抽巷尾端向工作面中部拐彎，終端與回風巷的水平距離B=50m，終端距切巷水平距離20m。
根據綜放面高抽巷開始抽放瓦斯時的推進度，得出上隅角頂板的初始冒落角度為62o~66o。據此，在8613綜放面用一條斷面2.25m2、仰角44o、斜長68m的小斷面?zhèn)蝺A斜后高抽巷，將上隅角與走向高抽巷終端溝通，巷道布置在頂板初始冒落的邊緣帶以下，下段巷道不需要密閉，隨頂板冒落逐段報廢，抽放負壓點不斷上移，抽放濃度逐漸提高。
由于二礦8613綜放面初采期間采用了偽傾斜后高抽巷瓦斯治理技術，與二礦沒有采用偽傾斜后高抽巷的8510綜放面相比，瓦斯排放和抽放途徑發生了根本變化。當兩個工作面分別推進到16m~42m期間，上鄰近層瓦斯開始大量涌出，8613工作面初采期間內錯尾巷的平均風排瓦斯量為3.75 m3/min，瓦斯?jié)舛刃∮?/span>2.5%不超限。8510工作面初采期間內錯尾巷的平均風排瓦斯量高達26.33 m3/min，瓦斯超限嚴重。而8613工作面后高抽巷的平均瓦斯抽排量為18.59 m3/min，8510工作面走向高抽巷的平均瓦斯抽排量為1.46 m3/min。因此，8613在初采期未發生1分鐘的瓦斯超限事故，綜放面初采期瓦斯不穩定涌出治理達到了預期目的。取得了理想的治理效果。
2.3. 偽傾斜后高抽巷治理初采期瓦斯的技術特點
陽煤集團幾種比較有代表性的綜放工作面初采期瓦斯治理技術方法，有一個從最初試驗到技術成熟試驗的基本過程。
五礦最初采用的方法，是在沒有布置內錯尾巷的情況下，利用采空區埋管抽放采空區及落山角瓦斯，同時利用該趟管路與后高抽巷閉墻預留管連通解決初采期瓦斯。
二礦采用的落山角與內錯尾巷口布置的小斷面?zhèn)蝺A斜后高抽巷，不進行密閉，偽傾斜后高抽巷處于冒落帶邊緣，隨著工作面開采逐漸垮落，抽放的入氣口逐漸升高，直到初采期結束，走向高抽巷起作用后即失效。
一礦大直徑鉆孔孔口布置在切巷內，鉆孔仰角39度，鉆孔軌跡位于走向高抽巷垂直投影下方，鉆孔下段隨著工作面開采逐漸垮落，抽放的入氣口逐漸升高，直到初采期結束。走向高抽巷起作用后即失效。
三礦、五礦后來布置的后高抽巷，位于切巷外側實體煤層內，下段巷道需要進行密閉，后高抽巷處于冒落帶邊緣以外，不隨工作面開采垮落，抽放的入氣口基本不變?？杀Ａ舻焦ぷ髅嫒坎赏?，走向高抽巷起作用后仍然可以抽放采空區高濃度的瓦斯。
由于偽傾斜后高抽巷的抽放作用，使工作面風排瓦斯量較以往工作面有明顯的減少，如三礦K8105綜放面布置偽傾斜后高抽巷后，風排瓦斯量平均值為8.21m3／min，而沒有布置偽傾斜后高抽巷的相鄰綜放面風排瓦斯量為9.75～38.46m3/min，以往綜放面初采頂板來壓瓦斯增大時，僅使用加大風排的方法處理，使工作面最大配風量達到1600～2200m3/min，而二礦8613綜放面和三礦K8105綜放面配風量?jī)H為1000～1500m3/min，比三礦、五礦、二礦已開采但沒有布置偽傾斜后高抽巷的綜放面，風量平均降低600～700m3/min，這充分說明，加大工作面配風量在一定程度上不利于瓦斯治理，帶有很大被動性，后高抽巷抽放方式變被動為主動疏導抽放，克服了以往傳統方式的弊病，而且由于需要風排的瓦斯量減少，可適當降低工作面初采配風量，走向高抽巷與綜放面上隅角的負壓差加大，對瓦斯抽放更有利。在有效抽放綜放面初采期瓦斯的同時，也減少了工作面的配風量，使通風費用大大降低，礦井的通風能力相對提高。
偽傾斜后高抽巷抽放的有效性數據表明，工作面初采瓦斯抽放率高，占初采期瓦斯86.25%～90.29%的上鄰近層瓦斯被及時排放，抽放瓦斯?jié)舛葹?/span>70％～90％，抽放純瓦斯量18.59 m3/min～76.8 m3/min。消除了初采期瓦斯超限隱患，實現了安全、高效生產。
采用后高抽巷治理綜放面頂板初次垮落階段瓦斯不穩定涌出技術，從根本上解決了綜放面初采期間瓦斯超限引發停產的次數和時間，消除了初采期間瓦斯超限對安全生產的威脅。
2.4、初采期間瓦斯治理技術的經濟技術效益分析
綜放工作面初采期間瓦斯不穩定涌出治理技術，已經在集團公司所有綜放面推廣，其技術經濟效益比較明顯。主要是采用這項技術后，減少了回風巷埋設的一趟380×3mm的瓦斯管，利用高抽巷抽放負壓進行抽放，也減少了移動瓦斯抽放泵設備費用及泵站設置掘進工程費用，消除了綜放面初采期間老頂初次垮落階段瓦斯不穩定涌出造成的瓦斯超限停產的不安全影響，使工作面日推進速度明顯提高，產量明顯提高，利用落山角附近布置的偽傾斜后高抽巷，還可減少了因在切巷外布置造成的煤柱損失，集團公司按每年18個綜放工作面計算，則年創經濟效益為46375.2萬元。其社會效益和經濟效益特別顯著。
3、結論
陽煤集團是在研究了綜放面上覆巖層卸壓活動規律、以及與之相應的瓦斯涌出規律后，由逐步一個工作面小規模試驗，然后通過分析改進，再通過4～6個工作面大規模試驗，得到了綜放面初采期間瓦斯不穩定涌出的來源和規律，利用中低位后高抽巷和小斷面?zhèn)蝺A斜后高抽巷，抽放初采期間近距離鄰近層瓦斯，解決了多年來綜放面初采期在頂板初次垮落階段瓦斯不穩定涌出造成頻繁瓦斯超限對安全生產的影響。為綜放面年產達到400萬噸/年水平的生產能力，提供了可靠的技術保障。
在采用U+I、U型通風方式并利用走向高抽巷抽放鄰近層瓦斯的綜放工作面，都可采用偽傾斜后高抽巷，來解決高瓦斯煤層綜放工作面初采期間老頂初次垮落過程瓦斯不穩定涌出超限問題。
參考文獻： 《煤礦安全新技術》煤炭工業出版社
《陽泉高瓦斯易燃煤層綜放面瓦斯綜合治理技術》陽煤集團技術報告
作者簡介：游 浩 陽泉煤業（集團）有限責任公司總工程師、高工
趙長春 陽煤集團技術中心通風與瓦斯研究所所長、高工
陽泉綜放工作面初采期間瓦斯不穩定涌出治理技術
游 浩 陽泉煤業（集團）有限責任公司總工程師
趙長春 陽煤集團技術中心通風與瓦斯研究所所長
2007年5月10日
