任務的提出及開展研究開發的目的意義

1.1掘進機電纜使用現狀及存在的問題

1.1.1使用現狀

山西靈石紅杏廣進寶煤業有限公司自2010年使用綜掘機進行井下巷道掘進作業以來，大大提高了井下掘進作業工作效率，但是在掘進機使用過程中也出現諸多的問題，掘進機行進電纜保護尤其突出。電纜通常跟隨掘進機后在巷道底板上拖拽，在掘進機開動時，需設專人進行看護并進行電纜拖拽，有可能出現人身安全問題。

1.1.2存在問題

在實際工作當中，由于電纜的看護不及時，掘進機擠壓電纜的事故時有發生，這不僅對生產作業人員帶來安全問題，而且也造成不必要的經濟損失。行進電纜在地上拖拽不僅降低了巷道文明生產面貌，且形成了安全隱患。

1.1.3研發的目的意義

     針對以上存在的問題，為了徹底解決行進電纜需專人看護及人工進行拖拽，廣進寶煤礦研制了掘進機行進電纜專用電纜槽架。

解決的關鍵技術和創新點

2.1研制和應用

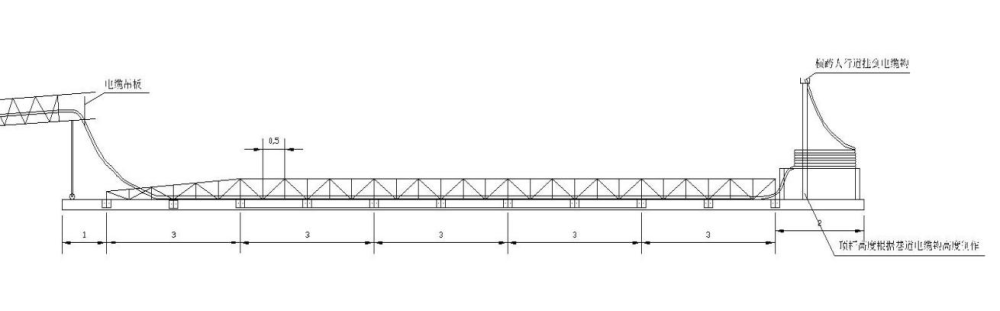

解決掘進機行進電纜在巷道底板上需要如下材料：16mm槽鋼、Φ16圓鋼、13mm電纜夾、500mm×500mm×10mm鋼板1塊、11塊固定電纜槽支撐板、盤線架、2吋鋼管1根。

在地面切割16mm槽鋼每3m一節共5節，槽鋼兩側采用Φ16圓鋼焊接0.5m高護欄。在皮帶機尾緩沖架側面安裝電纜槽支撐板每1.5m一個，固定電纜槽到支撐板上，在掘進機二運架后方固定電纜吊板，將行進電纜上電纜夾放入電纜槽內，緩沖架后2m處安裝盤線架及電纜撐桿，電纜撐桿與巷道吊掛線纜高度保持一致。

2.2電纜槽架優點

電纜槽架實現了掘進機行進電纜離地運行，從根本上解決了電纜在地上需人工拖拽情況，提高了電纜的壽命。并且通過使用降低了職工勞動強度，節省人工。安裝電纜槽架后無需安排專人進行看護，行進電纜即可在電纜槽內前后自由滑動。

研究成果

    通過的不斷的改進現已使用兩年，實現了對掘進機行進電纜的綜合保護，減少了電纜在使用的磨損，降低了事故發生率、減輕了職工的勞動強度，有效降低了生產掘進中的人工成本。
