1、立項原因：
礦井巷道在掘進工程中，掘進機是必不可少的設備，它可以有效的提高掘進進度和減少掘進循環程序。《掘進機司機操作規程》中明確規定，‘掘進機司機在檢查確認其正常并在作業人員撤至安全地點后，方準合上電源總開關，按操作程序進行空載試運轉....’以此來防治其他作業人員進入掘進區域而造成人身傷亡事故的發生。由于國內沒有相應的專用儀器對工作區域設立警戒，通常的做法是在掘進機后巷道兩幫安排警戒人員。
由于煤礦井下工作環境復雜惡劣。在掘進機工作時視線清晰度不佳，由于掘進機司機在操作時大部分注意力會集中在掘進機前方，很少能兼顧掘進機后方的工作人員，截割電機啟動后，截割頭旋轉速度和扭矩都非常大。并且掘進機經常前進、后退，因而原先在警戒線外的人員，因為掘進機的移動，而處于警戒范圍內，易造成意外事故；另外，部分警戒人員未能堅守警戒職責，或者因為當班現場施工人員較少，班長沒有安排在掘進機兩側設置警戒人員。因此，人工設置警戒具有隨意性，不可控性，極有可能造成其他人員誤入警戒范圍內而造成嚴重后果。
從本質安全方面考慮，掘進機本身存在缺陷，不能及時、迅速感知人員的進入，同時不能夠因為其他人員的誤入，立即產生反應而停止工作。另外人工設置警戒線存在著隨意性以及不嚴密性，為此，研制一種掘進機人體自動檢測保護裝置，就非常必要和迫切。
因此，針對掘進機工作時誤傷現場工作人員事故的問題，采用紅外線技術，對掘進機控制電器電路進行干預控制，使得掘進機的啟動、工作受到人體熱源的控制，從而避免非操作人員的誤入掘進機工作區域，提高掘進機工作面安全警戒水平，減少人生傷害事故的發生。
2、成果內容：
2.1、“GUR5”型人體熱釋紅外傳感器
“GUR5”型人體熱釋紅外傳感器采用了熱釋電紅外傳感信號處理專用集成電路，配以PIR熱釋電傳感器、菲涅爾等元器件，構成被動式的熱釋電紅外開關、報警用熱釋紅外傳感器。傳感器加上光學透鏡后，其檢測距離為5m?！癎UR5”型人體熱釋紅外傳感器檢測范圍示意圖如圖1所示。
“GUR5”型人體熱釋紅外傳感器可在各種有人活動場合使用。紅外探測主要基于熱釋電紅外探測技術，運動人體散發出特定波長7-10um紅外線，被動式紅外探頭就是靠探測人體散發的7-10um左右的紅外線而進行工作的。通過傳感器的菲涅爾透鏡增強后聚焦到紅外感應電源上，被PIR紅外探頭吸收并轉化為電信號，從而實現所要求的各種功能。傳感器殼體上有指示燈，當傳感器導通時，指示燈亮；當傳感器斷開時，指示燈滅。
圖1 “GUR5”型人體熱釋紅外傳感器檢測范圍示意圖
2.2、人體熱釋紅外線急?？刂蒲b置
采用“GUR5”型人體熱釋紅外傳感器成套設備與華宇KT101控制箱進行閉鎖關聯，并把KT101控制箱安裝在機組后方5米處轉載機上兩側，用紅外線組成兩道安全墻。人體熱釋紅外急?？刂蒲b置原理示意圖2
當人體誤入紅外感應區域時，“GUR5”型人體熱釋紅外傳感器自動探測人體發射的7-10um左右的紅外線，將給華宇控制箱中的繼電器一個電流信號，該信號的切入能使控制箱中的斷電器工作，斷開控制系統中控制掘進機開停的閉鎖控制回路，從而達到停止掘進機主回路的目的，掘進機停止運轉，保障了人員的安全。

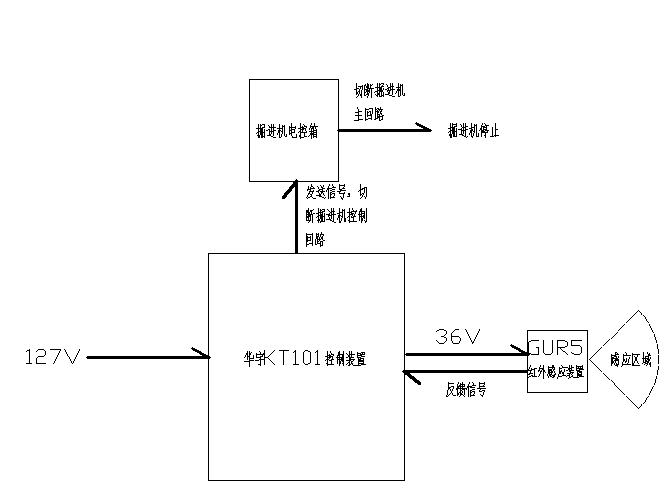

人體熱釋紅外急?？刂蒲b置原理示意圖
2.3、人體熱釋紅外線急停控制裝置工工作原理
“GUR5”型人體熱釋紅外傳感器電源由機組電控箱提供DC127V電源，VCC接入+127V，GDN接入-127V，并由華宇KT101控制箱為“GUR5”型人體熱釋紅外傳感器提供36V電源，當施工人員由遠而近進入傳感器的感應范圍，傳感器檢測到人體發射的7-10um左右的紅外線時，經過傳感器內部工作輸出信號為低電平，使華宇KT101控制箱中的繼電器工作，其主觸點斷開，切斷掘進機控制回路，主電路斷電，掘進機停止工作；當施工人員由近而遠離開傳感器感應范圍，自動延時8-15s后由低電平輸出信號轉換為高電平輸出信號，華宇KT101控制箱中的繼電器工作恢復，為掘進機再次啟動做準備。

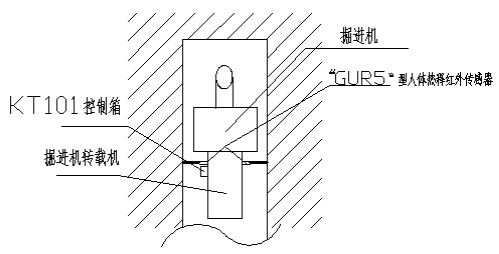

人體熱釋紅外線急停控制裝置安裝位置示意圖
3、創新點：
采用目前成熟的紅外線技術對掘進就電氣電路進行干預控制，使得掘進機的啟動、工作受到人體熱源的控制。該裝置不僅要保證檢測系統可靠，還要充分保障操作系統簡單，研制成本低、現場安裝方便。具有以下創新點：
3.1、在掘進機啟動時，有人員進入掘進機操作范圍內時，存在一種自動感應、檢測、報警裝置，并從聲光上給予提醒，杜絕人員誤入，同時要保證掘進機前方和后方無人時方可啟動掘進機。
3.2、人員在進入施工范圍內時能夠自動報警并切斷掘進機的運行，從而杜絕生產和人身安全事故的發生。
3.3、便于現場施工和安裝，設計合理，體積小，不影響掘進機的整體結構和所有使用功能。
3.4、加工制作簡單，成本低。
4、社會效益：
該裝置的使用，大大提高了掘進機的掘進安全性，減少掘進機生產事故及掘進機傷人的問題，保證了巷道掘進施工的安全。
4.1、該項目實施可以很好的提高自動檢測、警戒能力，方便迅速管理與控制，實施動態連續檢測并報警，完全代替原有人工設置警戒，確保掘進機更安全可靠的使用。
4.2、可以扭轉掘進機生產事故及人身事故頻發的現狀，促進安全效益的提高。
4.3、該裝置不影響掘進機的整體結構，不影響掘進機的各項功能的正常發揮。推廣應用前景廣闊。
