厚煤層一次采全高綜采開采技術

一、立項原因及背景

煤炭是我國的支柱能源，隨著煤炭工業的迅速發展，大采高作為一個相對的概念，在開采高度的上限一直在變化著，并沒有一個較為嚴格的限定。眾所周知，厚煤層開采方法有三種：分層綜采、放頂煤綜采和大采高綜采，目前礦井一般采用分層不鋪網綜采工藝，頂分層開采后，下分層還要根據頂板的自然條件下的再生穩定性，另行研究開采方法和工藝，因下分層開采潛在風險大、穩定時間長、開采難度大等不利因素，極易造成大量煤炭資源損失浪費，分層開采造成工序復雜、效率低、生產成本高，嚴重影響經濟效益。厚煤層一次采全高綜采（既綜采大采高）時世界煤炭井工生產技術主要競爭領域，其主要具有以下三點優勢：（1）實現先進采煤技術現代化水平，促進煤炭工業發展；（2）實現高產高效，提高經濟效益的保障；（3）實現高質量煤炭，有效提高回收率。由于大采高綜采資源回收率高，煤炭質量好，能實現高產高效，經濟效益好，因此，綜采大采高已成為厚煤層開采工藝的重要發展方向之一，同時也是在適應的厚煤層條件下首選地采煤方法。

南山井12#層402盤區為厚煤層，設計為兩翼開采，其中西翼煤層厚度4m以內，已經使用ZZS6000/17/37液壓支架及配套設備開采完畢；東翼煤層厚度3.7—6m，如果與西翼使用同類綜合配套設備開采，將會造成很大的資源浪費。為此，必須配置一套適應該區域煤層厚度范圍綜采設備，以提高資源回收率。我礦根據地質煤層條件多方考察、調研、研究，與山西平陽重工、上海天地公司（大同同力煤機裝備有限公司）共同合作，配置了一套適應該區域綜合條件的一次采全高綜合機械化開采設備并取得成功，在不斷的生產過程中總結出一系列的生產工藝。

二、成果內容、創新點

1、準備及穩裝

大采高的準備首先在我礦進行了地面三機配套設備試運轉，試運轉取得成功后設備下井成了一個難題，該面于2011年4月開始準備工作，準備初期，面對該工作面設備特別大、特別重的特點（支架49噸/架，機組150多噸），我礦召集專業技術人員對設備下井進行了專題會研究，決定改變?cè)欣戏椒?、老思路，使?/span>德國JND M63D型風吊（又稱“氣動葫蘆”）代替原有的倒鏈（又稱“手拉葫蘆”）進行施工，8210工作面支架共98架。通過使用氣動葫蘆安全、可靠、高效，組裝98架支架只用了25天的時間，既節省了工人勞動量，也為大采高投產提前了約15天的，為全礦帶來了巨額的經濟效益。

（1）JND M63D型氣動葫蘆的技術參數

JND M63D型氣動葫蘆的技術參數：

（2）JND M63D型氣動葫蘆的工作原理

氣動葫蘆總共由三部分組成：

①起吊機構 ；

②行走機構 ；

③配氣系統；

起吊機構包括氣動馬達、行星減速器、吊掛總成、制動器、起重鏈條、吊鉤總成和主控閥。起吊機構通過控制主控閥,來實現起吊重物的升、降，通過開閉制動器達到起升、下降定位制動.確保起吊作業的安全，起吊機構整體可固定使用,也可置于行走機構下方移動使用.

行走機構采用氣動行走小車，由主動車輪、被動車輪、墻板組成,通過主控閥控制氣動馬達、行星減速器驅動主動車輪行走,實現起吊重物的水平移動。

配氣系統是以壓縮空氣作為動力源,控制氣路操縱葫蘆的起升和行走，在煤礦井下使用中可通過空壓機提供動力來源。

（3）JND M63D型氣動葫蘆在井下使用

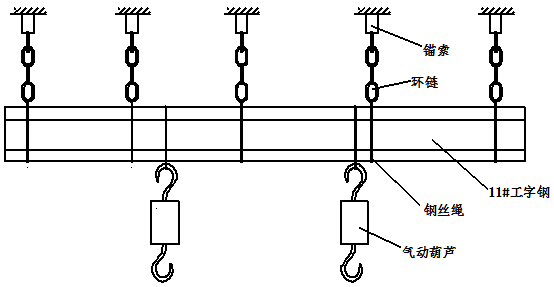

JND M63D型氣動葫蘆安裝于我礦8210工作面尾巷5210巷距工作面30米的位置，挑頂留出足夠的起吊高度。具體安裝方法為:在頂板上打一定數量的錨索，將工字鋼通過環鏈固定于錨索上，共需2根3米左右的工字鋼，每根工字鋼約需10組（共20根）錨索。然后將JND M63D型氣動葫蘆通過鋼絲繩固定在工字鋼上（共需4臺氣動葫蘆，每根工字鋼上固定2臺）。安裝的關鍵之處在于：工字鋼垂直順槽固定，調節2根工字鋼的間距和支架頂梁展開時吊耳間距相符；然后調節好2臺氣動葫蘆間距正好滿足支架頂梁吊耳的間距（約1.5米），每根工字鋼的具體安裝示意圖如圖1所示。



圖1 井下安裝示意圖

（4）氣動葫蘆的優越性

氣動葫蘆與傳統的倒鏈（又名“手拉葫蘆”）相比，具有明顯的優越性：

1. 可以連續不斷的高頻率作業。

2. 升降速度可以隨意調整，也可無級變速。

3. 無火花，徹底解決了起重設備的防爆問題。

4. 可在高溫、高粉塵、腐蝕性強的作業環境下工作。

5. 體積小，重量輕，安裝使用方便。

6. 自鎖性能好，安全可靠。

7. 操作簡單,維護方便,維修配件少,維修周期長。

8.節省能源，動力采用壓縮空氣無介質泄露無環境污染可做利清潔化生產。

9.可以連續，頻繁作業，作業穩定可靠。

10.起升機構具有過載保護裝置，保證減速器工作正常。

11.制動迅速可靠，保證安全生產。

12.降低工人勞動強度，工作效率高。

（5）創新點

氣動葫蘆具有良好的防爆性能，以壓縮空氣作為動力源,控制氣路操縱葫蘆的起升和行走，在煤礦井下使用中可通過空壓機提供動力來源，做到了低能耗、高效率。而且還具有斷氣保護功能，在突然斷氣情況下，保證工件不下降、掉落。同時配合各種非標夾具，氣動葫蘆可以實現起吊各種形狀的工件，安裝形式可以配合懸臂吊或?qū)к墎?lái)實現移動，是企業安全生產，提高效率，降低成本畢不可少的設備。

（6）經濟效益

如果使用原始倒鏈?zhǔn)┕?，不僅施工強度大，而且工期保守估計至少得2個月，使用該風吊施工不僅施工強度大大降低，而且整個面準備工作縮短至45天，為大采高投產提前了至少15天，按大采高平均日出煤量6000噸計算，風吊的使用直接為我礦今年帶來的經濟效益為6000×15×700=63000000元。實踐證明，氣動葫蘆的嘗試使用對我礦生產來說，不僅帶來了高效益，更重要的是它真正做到了安全、低能耗、高效率，可以說，氣動葫蘆是煤礦安全生產，提高效率，降低成本必不可少的設備。

2、8210工作面開采采煤方法及礦壓顯現

根據礦井煤層的賦存條件和地質特征及該煤層的賦存較為穩定。煤層傾角變化不大，平均6°，煤厚平均厚度為5.7m，屬厚煤層，結合以上因素和周?chē)徑V井的實際采煤經驗，采用端頭斜切進刀，走向長壁后退式采煤方法。

據煤層的賦存情況及設備的性能，規定采高3.5m—5.5m,煤厚大于5.5m時見頂留底，當煤厚達不到3.5m時，須見頂起底，保證采高。

根據設備性能和技術參數確定循環進度為0.865m。

工作面落煤與裝煤由一臺MG1100/2760—GWD型雙滾筒采煤機完成，采用單向割煤方式，采煤機從尾向頭割實刀，從頭向尾返空刀，沿工作面往返一次進一刀，采煤機裝割剩的浮煤在移溜時裝入溜內，刮板輸送機外面的浮煤由人工清理。

（1）開采工藝

工藝順序：落煤、裝煤—移架—推移工作面刮板運輸機及轉載機—縮皮帶

采煤機進刀方式如圖2-2所示，正規作業循環圖2-3所示

圖2-2采煤機進刀方式圖

圖2-3正規作業循環圖

（2）循環進度

采煤機每割一刀為一個循環，循環進度0.865m。

（3）礦壓顯現

①當工作面平均推進10米，2011年6月27日直接頂?shù)谝淮未竺娣e垮落，煤壁片幫0.2米左右；采空區1#—67#跟架塌落，67#—80#塌落2—3米，80#—尾沒塌。

②當工作面平均推進到36米時，2011年7月3日，工作面老頂?shù)谝淮巫冃问Х€(wěn)，工作面老頂初次來壓，15#—60#安全閥開啟，工作面14#—47#機道頂板缺開，30#—60#最大工作阻力顯示42Mpa，煤壁片幫0.3米左右。古塘全部塌落。

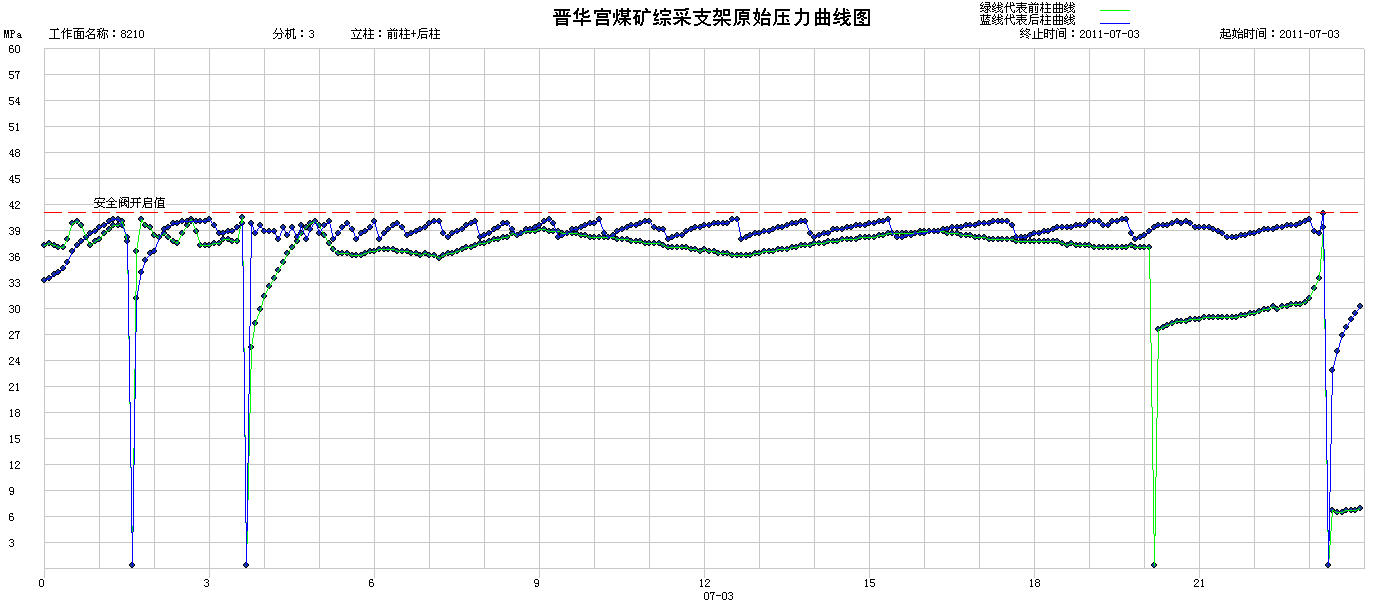

2011年7月3日壓力曲線圖

③當工作面采至160米時，2011年7月28日，工作面周期來壓，40#架—80#架礦壓顯現明顯，安全閥開啟多次，最大工作阻力顯示42Mpa。

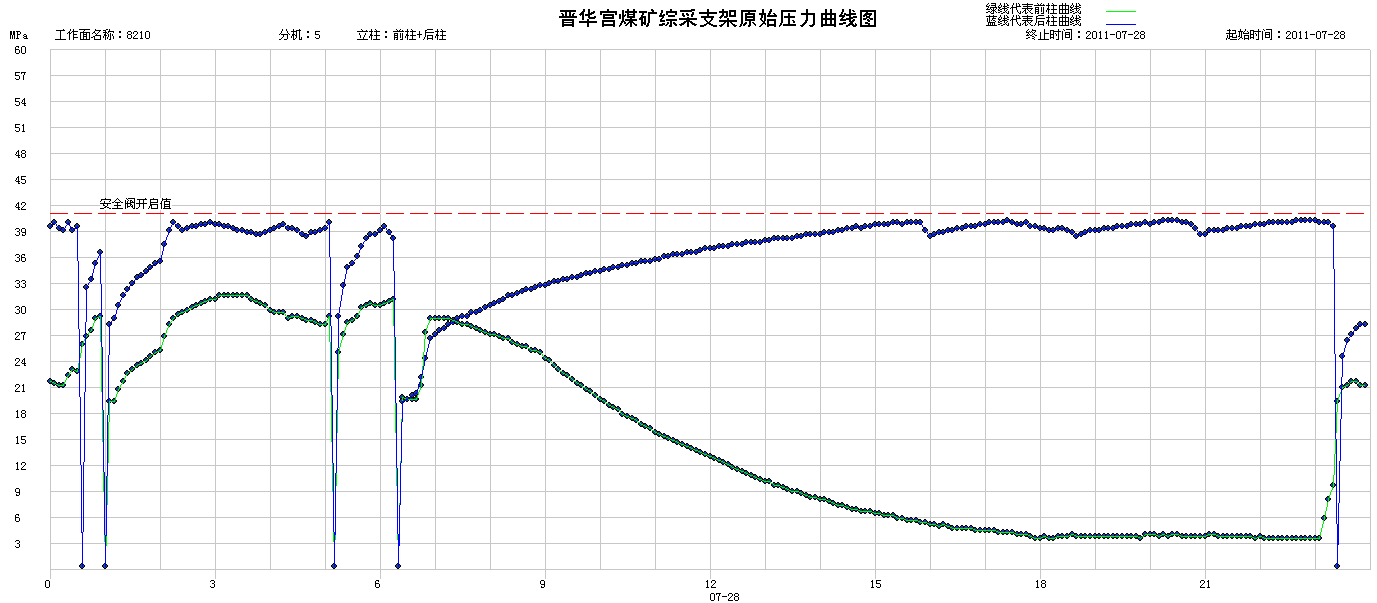

2011年7月28日壓力曲線圖

④9月8日夜班5210巷推采至286米時，超前90米范圍煤柱側出現炸幫及底鼓現象，9月16日早班5210巷推采至330米時，5210巷超前90米范圍煤柱側再次出現炸幫及底鼓現象。兩次周期來壓工作面40#—80#架壓力顯現明顯，安全閥多次開啟，最大工作阻力顯示43—45Mpa。



2011年9月8日壓力曲線圖

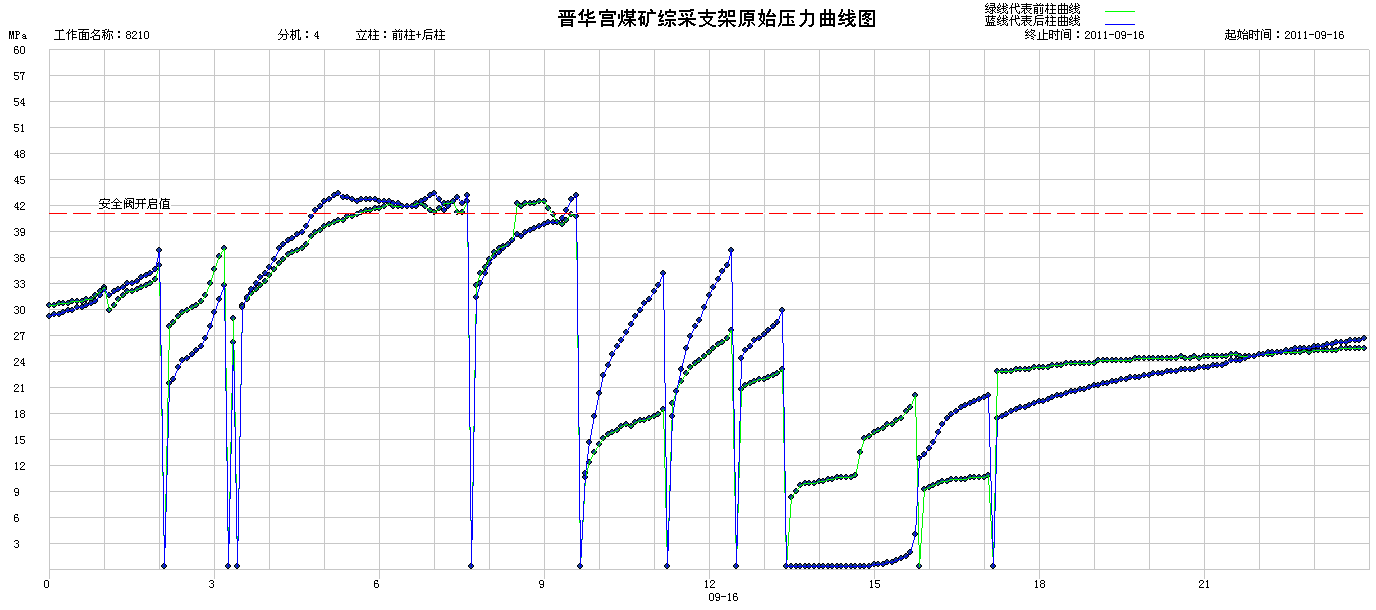

2011年9月16日壓力曲線圖

⑤防治應力集中及過上覆煤柱安全技術措施

5210巷煤柱側炸幫區域

（1）護幫網炸下區域，按原支護設計恢復支護。

（2）煤體松動和錨桿失效的區域放網，重新補支護。

（3）300米—380米范圍增加一排護幫錨索，要求頂板向下1.5米施工，錨索長4米，仰角25°，間距3米。

（4)300米—400米靠近煤壁支設一排木點柱，間距1.5米，木柱直徑不小于200mm。

（5）5210巷地鼓區域：清理起底后凈高保證不低于3.3米。

（6）超前支護： 5210巷更改為50米雙排。間距1.5米，排距2米。

⑥5210巷煤柱側施工卸壓孔，施工要求：

（1）前期施工范圍為480米—590米。

（2）卸壓孔?108mm，孔深10米，兩排布置。具體如圖所示。由地質科鉆探隊負責施工。

⑦工作面5210巷頂?shù)装逡平坑^察

（1）采用宏觀觀察，礦壓觀察工三班進行礦壓觀察。

（2）對進出上覆9#層實體煤柱區域安裝頂板離層監測儀觀察，具體如平面圖所示。

⑧9月16日再次出現炸幫底鼓安全技術補充措施：

（1）350米—600米靠近煤柱側支設一排木點柱，間距0.5米，煤柱側用木板背實，高度不小于1.5米，木柱直徑不小于200mm。

（2）5210巷350米至600米頂板打錨索吊梁，吊梁平行工作面，錨索長8米，梁長4.2米，燙眼，眼距3米。梁間距2.5米，其中350米—406米處、512米—572米梁間距1.5米。

（3）5210巷超前支護調整為3排50米，當工作面采至500米時，超前支護調整為3排60米。間距1.5米，排距1米。

（4）2210巷350米至600米頂板打錨索吊梁，吊梁平行工作面，錨索長8米，梁長4.5米，燙眼，眼距3.5米，梁間距3米。

（5）加強工作面初撐力管理，保證乳化濃度達到3%—5%，初撐力達到規定值的80%，每班安排專人不間斷升覆支架。及時更換支架損壞的液管，閥類等。

（6）采高控制在5米左右。

（7）加強礦壓觀察力度及來壓預測預報。

（8）加強設備檢修力度，提高開機率，保證工作面正常推采。

（9）通風區做好5210巷大面積片幫垮落造成安全出口不暢通的應急準備。

（10）安監站加強5210巷日常“四位一體”檢查，發現隱患及時處理。

（11）要求5210巷施工的隊組嚴格干部跟班上崗制度，做到手拉手交接班。

（12）要求5210巷備用4.5米單體50根，3.5米直徑200mm的木柱50根，板皮200塊。

⑨根據周期來壓統計，截止11月30日，工作面初次及周期來壓共41次，周期來壓步距平均為15米左右。

⑩根據監測來看說明老頂來壓是強烈的，支架要承受大的沖擊載荷；工作面來壓強度非常大，通過9月8日、9月16日兩次周期來壓可以看出工作面壓力處于連續高壓下，由于5210巷南鄰8212面采空區，8212面于2011年6月開采結束，采空區老頂仍然處在活動期間，5210巷煤柱側受8212面采空區老頂活動影響，與周期來壓壓力疊加，由于頂板完整堅硬，支架支撐性能良好，不能釋放疊加壓力，導致出現炸幫及底鼓現象。進入煤柱區以后，工作面根本分不清楚在何位置來壓。因?yàn)橹Ъ芴幱谶B續的高壓狀態下。而且工作面支架的工作阻力持續在43—45Mpa/架水平上，支架的安全閥開啟較多。由此證明煤柱附近工作面來壓的強度是何等的劇烈。而且，這種來壓具有連續來壓特征。這對于支架的安全性來說，顯然受到了嚴峻考驗。

⑾工作面礦壓現場觀測研究

晉華宮煤礦8210工作面礦壓觀測從2011年6月20日初采開始至2011年11月30日止，共經歷173天，期間推進590米，經歷了老頂初次和多次周期來壓（包括工作面見方來壓），及工作面過上層采空區煤柱，完成了采場支架載荷觀測、煤壁片幫觀測、支承壓力及其顯現觀測。結合其它頂板控制措施，確保了工作面的高效安全生產，而且支架運行狀態良好。這也證明液壓支架ZZ13000四柱支撐掩護式架型研究設計是合理的，其合力作用參數選用也是合適的。

⑿主要結論

綜上所述，我礦選用ZZ13000/28/60型液壓支架，科研的路線和途徑是正確的，采用四柱支撐掩護式架型是合理的，主要技術參數選用也是合適的，結合頂板控制措施是有效的，確保了工作面的高效安全生產，防止因頂板壓力造成壓架事故，而制約了生產，給我礦帶來了巨大的經濟效益。

3、綜合防塵工作

大采高工作面采用一次采全高國產綜合機械化采煤設備，該套綜采設備總裝機功率達到6395Kw，其中采煤機型號為MG1100/2760-GWD，由上海創力礦山設備公司制造，是目前國內功率最大、采高最大的綜合機械化電牽引雙滾筒采煤機。

由于該套機組功率大，生產過程中產煤量大，相應的煤塵產生量也非常大。給綜合防塵工作帶來了極大的管理難度，但這也給綜合防塵管理人員帶來了富有挑戰性的研究課題。鑒于上述情況，我礦進行了積極探索創新。

（1）加大投入，提高粉塵治理水平

在大采高工作面的綜合防塵工作中，實行從塵源上控制產生量、抑制粉塵的飛揚，以實現全工作面的防塵工作整體提高。

①從塵源上控制粉塵的產塵量，把煤體注水作為治理粉塵飛揚的重中之重。為此選用高效的注水設備：

鉆機：采用ZQSJ-140/4.1架柱式氣動手持鉆機為便攜式鉆機，它具有轉矩大、質量輕、體積小、可反轉、結構簡單和維修方便等特點，與同類鉆機相比，該鉆機轉矩、功率為國內最大、轉速更快，因此本鉆機工作效率高、工人勞動強度大大降低。該機主要用在鉆探測地質構造煤層探水探瓦斯孔、煤層注水孔和卸放壓力孔，也可用于煤巷及半煤巷側幫的錨桿支護、迎前打爆破孔、錨桿的攪拌和螺母的安裝。結構更簡單，功能更齊全，性能更可靠。

封孔器：采用封孔更為便捷可重復使用的KFY-2009G型封孔器。

電子水表：使用便于讀數功能豐富的LCG—S50DFM—5型電子水表。

在煤體注水工作中，工作量最大的是注水孔的施工。由于引進使用了轉矩大、質量輕、體積小、可反轉、結構簡單和維修方便的鉆機，由過去的3人操作，減少為2人，打孔速度由過去3min/m提高到1.5 min/m，能夠快速完成鉆孔的施工。新型封孔器可重復利用，便于讀數電子水表能夠掌握注水量，有效的節約注水的用水量，降低注水成本。通過應用這些新的產品，新的技術可提高煤體注水效率50%。

注水后的煤體可降低90%左右的產塵量，可提前釋放煤體中的部分瓦斯，能降低工作面的氣溫1~3℃，可降低采煤機的采煤功率。

②在回風巷距工作面50m處安裝2臺KLCH-10Ⅰ型礦用離心式滅塵器、在頭、尾巷安裝4套ZP127—Z型自動化噴霧裝置、各轉載點安裝4套噴霧灑水裝置，直接抑制煤塵的飛揚，降低員工的沖洗工作量，改善井下作業環境，降低了巷道中粉塵的濃度，對保護煤礦員工身體健康，確保礦井安全生產起到積極的作用。

③為了確保防塵用水水質提高防塵設施的使用率，在該工作面防塵供水系統安裝3臺ZCL自沖式過濾裝置。以確保所有綜合防塵用水的水質，提高了綜合防塵用水的水質，直接的提高了防塵設備的使用效率和壽命。

④從產塵源上控制粉塵的飛揚加強工作面的粉塵治理，每架支架安裝2組架接噴霧及機組內外噴霧裝置，為保證機組內外噴霧及架間噴霧的使用效果，安裝了兩臺BPW315/16K型加壓噴霧泵。以確保架接及機組噴霧壓力，保證其達到最佳使用效果。

⑤為工作面的接塵人員發放了濾塵效果更好的3M防塵口罩。并嚴格了接塵人員防塵口罩的佩戴。提高個體防護措施。做好最后一道防護屏障。

（2）加強培訓，提高了員工的個人防塵意識

提高員工的個人職業衛生意識：進行職業健康理論知識講座與討論；貫徹關于職業健康的規章制度；提高個人的職業素養。

學習新技術：鑒于大采高工作面的綜合防塵設施的實際情況，組織員工進行防塵新設備的安裝，維護、保養的理論學習與實踐操作。以提高綜合防塵設施的使用效果。

通過加強培訓，提高了員工的個人防塵意識，使綜合防塵實施的的完好率、使用率達100% 。

（3）實際應用效果

通過采用ZQSJ-140/4.1架柱式氣動手持鉆機提高了鉆孔的工作效率高、工人勞動強度大大降低，保證注水工作的有序開展。新型防塵設備的應用使回風巷距工作面50m范圍內降塵效果由原來的243.1mg/m³下降到80.4mg/m³，降塵效果顯著。降低員工的沖洗工作量，改善井下作業環境，降低了巷道中粉塵的濃度，對保護煤礦員工身體健康，確保礦井安全生產起到積極的作用。

4、工作面預掘停采機道停采技術

8210工作面為一次采全高工作面，由于支架等為重型設備，運輸尺寸大，撤退時間相對長，因此，工作面的停采、搬家的快與慢，將直接影響到綜采隊全年的生產時間，有效地縮短停采搬家時間，相對延長生產時間，是提高生產效率的有效途徑，但分析常規的停采工藝存在以下三方面的缺陷：

①停采工藝相對復雜，停采支護工作量大，停采時間長，難以保證整體支護質量，影響下一步的撤退工作。

②由于支架運輸尺寸大，要求撤退機道寬（4.3米），在停采機道刷大過程中，由于超前壓力大，頂板極易離層，嚴重時發生漏頂事故，難以控制。

③停采過程中，機道作業人員多，時間長，安全隱患較大。

為有效解決上述問題，對原來的常規停采工藝做了較大的改進。

以8210工作面為例，工作面走向1700米，傾向163.7米，煤層平均厚度為5.7米，煤層偽頂為0.9米砂質頁巖，直接頂為細砂巖，厚度2.3米，老頂為中粗砂巖，厚度18.2米，工作面安裝使用ZZ13000/28/60型液壓支架98架，MG1100/2760—GWD型采煤機一部，SGZ-1000/1400型刮板輸送機一部，SZZ1000/375型轉載機一部，PLM3000（PCM250）破碎機一臺，JJS1200型皮帶輸送機兩部，各種移動變壓器、開關等。

（1）停采機道位置、規格

停采機道設計與工作面兩順槽垂直，主要考慮避開停采期間上覆煤柱對停采機道的壓力。見附圖1停采位置圖

停采機道設計長度163.7米，設計規格寬4.8米，高4.2米，采用錨桿、金屬網、錨索吊工字鋼梁等聯合支護頂板、兩幫，其中機道古塘幫護幫采用聚丙烯網和錨桿支護，停采幫采用錨桿、錨索、金屬網支護。另外，頂板金屬網在靠近古塘幫預留0.3米長，與將來鋪設金屬網有效連接，見附圖2支護平面圖，3支護斷面圖，4、護幫平面圖。

（2）停采前對機道的加強支護

當工作面開采至距停采機道50米前時，完成對工作面停采機道的加強支護，具體為工作面中部20#支架到70#支架為4排懸浮式單體液壓支柱，頭部及尾部支護三排單體液壓支柱，要求全部支設在鋼梁下邊，同時，在靠近機道古塘幫支設一排貼幫木支柱，防治煤機割通機道時炸幫。

（3）停采工藝

工作面割煤方式為單向割煤，上頭割實刀，下尾返空刀，當工作面開采至距停采線30米時開始調斜開采，當開采至距停采線18米時（鋪網線）確保工作面頭超前尾10米，并保證采高在5米—5..5米范圍內，開始鋪網，鋪網要求為雙層網，菱形金屬網，規格1.7米*3.7米；保證壓入古塘的長度不小于1.5米，當工作面推采至距停采線9.25米、7.75米、6.25米時沿工作面在支架頂梁上鋪設4.5米長傾向鋼梁，共三排，距停采線9.5米、7.9米、6.1米時在工作面支架間各施工一排8米長鋼絞線，共三排，保證停架后支架頂梁上方有三排錨索、三排傾向梁。

考慮工作面平行與機道割通時機道煤柱會受超前壓力影響，炸幫大，同時機道裸露面積大，容易漏頂，所以采用分三段與機道割通，確保支護及時頂板完整。

工作面與停采機道割通后，支架前梁端距停采機道煤壁4.3米時徹底停架，進行撤退準備。

（4）創新點

提前確定停采位置并安排隊組掘進支護，未實施停采機道方案前原工作面停采支護共28天，實施預掘停采機道后工作面從停采鋪網到徹底停采共計用時10天，共節約18天，同時停采機道在撤架期間頂板狀況完好，保證了設備快速、安全的撤退。

見附圖1停采位置圖

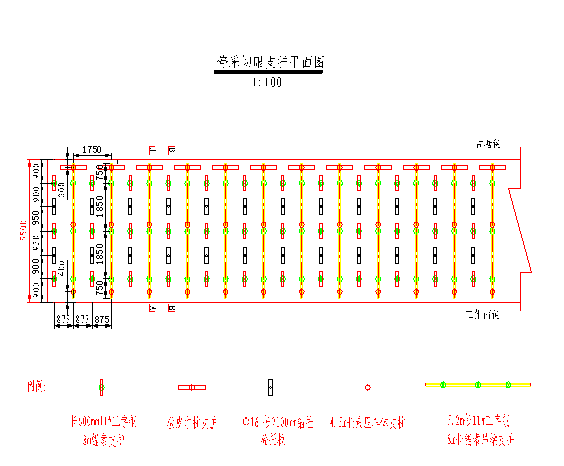

附圖2支護平面圖

4、支護斷面圖



5、快速小搬家安全技術

 8210工作面從590m—820m開始煤層變薄區，煤層厚度只有1.4—3.0m，而ZZ13000液壓支架的最低高度為2.8m，為此220m無法開采，只能重新開穩裝切眼。由于我礦井在8210面5210巷掘進期間已鋪設軌道，軌距為900mm，面對該工作面設備特別大、特別重（支架49噸/架，機組150多噸），如用常規的平板車進行拉運支架、采煤機等設備在拉運過程中難免會造成脫軌及車輛不穩定現象，影響搬家時間及人員的安全。因此為了快速搬家，我礦大膽嘗試在原工作面的溜槽全部運到新開邊切眼穩設好后，然后將運輸軌道拆除，之后在原工作面、新開邊切眼及5210巷鋪設長3m、寬3m、厚20mm的鋼板作為拉運支架及排架用，鋼板的鋪設從開始撤架處一直鋪著到新切眼開始穩架處。隨著撤架或穩架的進行，將鋪設的鋼板逐一拆除。

通過使用鋪設鋼板進行小搬家，撤退及組裝98架支架只用了20天的時間，既節省了工人勞動量，也為大采高投產提前了約10天時間，按大采高平均日產6000噸計算提前生產煤炭6萬噸，按噸煤凈利潤300元計算經濟效益為1800萬元，為全礦帶來了巨額的經濟效益。

6、工作面日產及月產情況

8210工作面于2011年4月、5月兩個月順利完成了設備下井及井下安裝調試。2011年6月20日大采高正式投產，截止2011年11月30日，實際生產173天，已采煤量74.4萬噸。

2011年6月20日到2011年11月30日為止開采的工作面實際產量如下：

晉華宮礦在12#層402盤區8210工作面割煤過程中，平均日產6000t，最高日產10000t，最高月產180000t的效果，并保證了安全生產，取得了明顯的社會經濟效益。在此期間共出煤炭74.4萬噸。

MG1100/2760-GWD型采煤機采高為5.5m，與同煤層已采空兩個綜采工作面相比采高增加1m，在12#層402盤區剩余的四個大采高工作面可多回收煤炭160萬噸，產生直接經濟效益就可達到4.8億元。

由上表看出該套設備是有能力達到日產萬噸水平的，它表明選擇的技術線路是可行的，所配的各類設備是合適的。備具了在大同“兩硬”地質條件下5.5m厚煤層一次采全高日產萬噸的能力，各設備所具有的各項先進技術性能為實現穩產高產，高效高回收率提供了必要條件。

三、經濟及社會效益

  1、經濟效益

①8210工作面于2011年6月20日投產至今已累計生產煤炭74.4萬噸，按噸煤利潤300元計算產生的經濟效益可達2.3億元，而這只是煤炭單方面的經濟效益。

②工作面準備及穩裝方面如上述分析如果使用原始倒鏈?zhǔn)┕?，不僅施工強度大，而且工期保守估計至少得2個月，使用該風吊施工不僅施工強度大大降低，而且整個面準備工作縮短至45天，為大采高投產提前了至少15天，按大采高平均日出煤量6000噸計算，風吊的使用直接為我礦今年帶來的經濟效益為6000×15×300=2700萬元。實踐證明，氣動葫蘆的嘗試使用對我礦生產來說，不僅帶來了高效益，更重要的是它真正做到了安全、低能耗、高效率，可以說，氣動葫蘆是煤礦安全生產，提高效率，降低成本必不可少的設備。

③在工作面實施預掘停采機道方案后，停采支護時間共縮短18天，相應地，隊組可多生產18天，按照大采高隊生產能力日產量為6000噸，噸煤效益按照300元，經濟效益為：￥=6000噸*18天*300元/噸=3240萬元。

④通過使用鋪設鋼板進行小搬家，撤退及組裝98架支架只用了20天的時間，既節省了工人勞動量，也為大采高投產提前了約10天時間，按大采高平均日產6000噸計算提前生產煤炭5萬噸，按噸煤凈利潤300元計算經濟效益為1800萬元，為全礦帶來了巨額的經濟效益。

⑤8210面MG1100/2760-GWD型采煤機采高為5.5m，與同煤層已采空兩個綜采工作面相比采高增加1m，在12#層402盤區剩余的四個大采高工作面可多回收煤炭160萬噸，產生直接經濟效益就可達到4.8億元，為全礦帶來了巨額的經濟效益。

綜合上述結論，由此可見厚煤層一次采全高綜采技術產生了3.74億元較大的經濟效益，在算上同煤層剩余的四個大采高工作面經濟效益4.8億元，12#層402盤區總共經濟效益可達8.54億元。

此項技術在煤炭行業屬于領先地位，可在煤炭行業進行推廣，具有很高的推廣應用價值。
