The Treatment Technology Ahead of the stress of Low-level caving face in High-gas coal mine
Hongbin xuan
（jinhuagong Mine ， Datong Coal Mine Group ，datong，shanxi Province
037016）
Abstract in connection with Ahead of the stress of Low-level caving face，To support、Caving as the main measures ，to Relief as the Auxiliary measures，Comprehensive management，Reasonable recovery of the coal resources，Raise the level of Thick coal seam mining technology To achieve the safe production，To ensure the sustainable development of the mine。
Key words Gas ，Low-level caving，Ahead of the stress
1 礦井概況
云岡礦位于大同市西郊云岡溝內，距大同市區18公里，開采大同侏羅紀煤層，井田南北長13.1公里，東西寬5.75公里，面積59.0003平方公里。礦井開拓方式為立井、斜井混合式開拓，主運輸水平為+980米水平，+1030米水平為輔助運輸水平。礦井通風方式為分區抽出式。目前井田南部12#層408盤區是我礦主要生產盤區。
1．1 工作面概況
12#層8824面是我礦低位放頂煤開采的第三個工作面，該面走向長1631m，傾向長152m，煤層厚度為5.3m～7.6m，平均6.6m，煤層傾角2～6o，平均4o。直接頂為灰白色中細砂巖，以石英、長石為主，具有水平層理，含云母及暗色礦物，厚度3.3～31.0米，平均為16.2米，老頂為灰色粉細砂巖互層，礦物成分以石英為主。具水平層理,厚度88.0～116.0米，平均為102.8米，底板巖性為細砂巖，厚度1.45—3.41米，12#層本層與上覆3#層層間距為119米。
工作面采用“五巷制”布置方式，分別為2824巷、2824－1巷、2824－2巷、5824－1巷，5824巷，其中2824巷為皮帶巷(進風)，掘?qū)?.6米，掘高3.0米，(沿底掘進），2824－1巷、2824－2巷為工藝巷（進風），掘?qū)?/span>3.5米，掘高2.4米（沿頂掘進），5824－1巷為回風頂巷（回風），掘?qū)?/span>3.5米，掘高2.4米（沿頂掘進），5824巷為運料回風巷(回風)，掘?qū)?.5米，掘高3.5米（沿底掘進）。巷道采用金屬錨桿、錨索支護管理頂板。
工作面布置103架ZFS7500/22/35型液壓支架，前運輸機為SGZ-764/400型一部，后運輸機為SGZ880/800型一部，轉載機為SZZ-880/220型一部，破碎機PCM-160型一部，乳化液泵GKB-400/31.5兩臺，膠帶輸送機SSJ-1200/2*200兩部。
1.2 超前應力集中的顯現
8824工作面在開采前440米時，工作面沒有出現大面積來壓，當推進至距切巷440米時，機軌合一順槽（2824巷）超前段80米壓力增大，巷道局部片幫深度達0.8米，煤頂破碎下沉，下端頭漏頂0.6～1米，轉載機頭附近30米范圍巷道底鼓，最大底鼓量高達0.6米。皮帶尾扭曲變形，滑道斷裂，超前支護的個別單體支柱折斷和彎曲，造成工作面停產，無法正常生產。
2、原因分析及治理方案
2．1 原因分析
經過分析認定造成12#層8824工作面超前集中應力劇烈顯現的原因，形成如下共識：
本煤層開采深度增加，地壓較大。
原采空區8826面靠本工作面?zhèn)确彭斝Ч陀^上差，頂板懸臂梁較大，傳遞到本工作面2824巷圍巖的支承應力較大，與本工作面開采中的超前應力疊加，形成高度應力集中區。
相鄰8826工作面采空時間短，其頂板仍處于活動狀態中，影響本面頂板管理。
12＃煤層頂板堅硬且性脆，具有積蓄大量彈性能的能力，能量達到極限時或受采空區頂板活動影響而突然釋放，對巷道超前部分及工作面端頭造成破壞。
機軌巷靠近采空區，且巷道跨度較大，受應力集中破壞程度大。
根據以上分析，應力集中表現為來壓迅猛，破壞力大，因此制定方案時先考慮保護巷道及設備不會被損壞，后考慮如何將應力合理地釋放，保證行人及設備的安全。
原2824巷道支護斷面圖
2.2 治理方案
針對以上原因分析，我們采取了以支護和放頂為主，卸壓為輔的治理措施，具體如下：
把機軌巷的設備串車超前工作面100米以外放置，機軌巷超前支護范圍由原40米增至100米，變雙排單體柱為三排，中間一排單體柱穿工字鋼梁十字靴，臨近采空區側煤壁超前50米內支對柱。
對12#層2824巷加強支護，在原來的五排錨桿、兩排錨索護頂，并有護幫錨桿網的基礎上進行全封閉鋪網（金屬網）并掛錨索鋼梁（11#工字鋼），炸幫裸露面積大于0.8㎡時必須補打短節工字鋼錨索梁。在工作面下出口1#---3#架頂梁處補網掛錨索，保證安全出口暢通。保證行人及通風的要求。
引進支腿式護幫錨索鉆機對采空區側煤壁補打4米的錨索，對煤柱進行固化。（排距1.5米，鋼絞線長4米）。

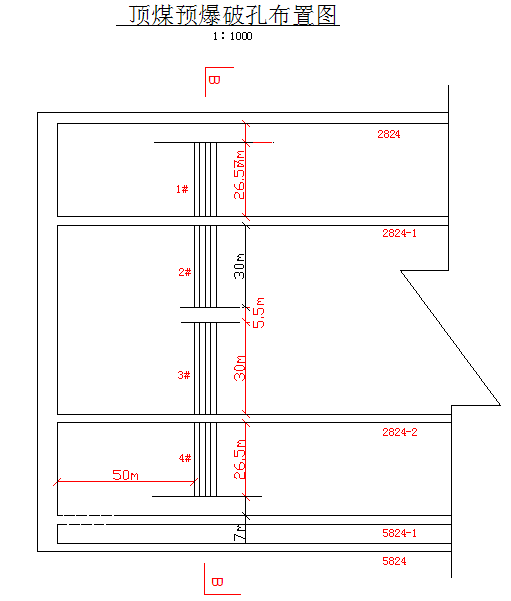

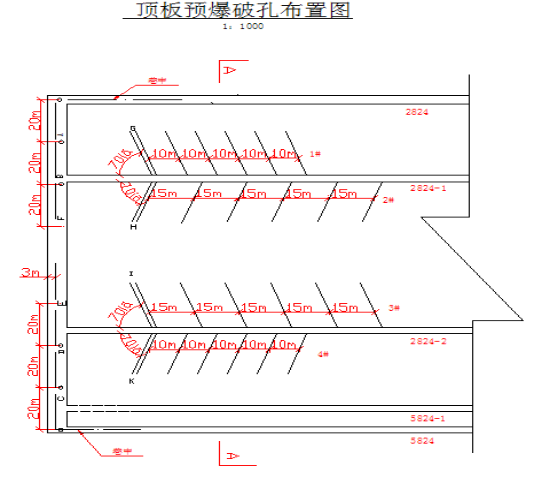

加大頂板預爆破力度，把原頂板炮15米步距縮小一半，靠采空區一側頂板炮孔深增加5—7米，加大預裂范圍。
在皮帶順槽兩側煤壁打卸壓孔，孔徑108MM，位于工作面一側孔距1米，孔深10米，采空區一側孔距1米，孔深7米，在轉載機橋身下利用檢修班施工卸壓槽，釋放超前集中應力。
加強工作面礦壓監測監控力度，收集和整理資料，總結超前來壓規律，搞好礦壓預測預報工作。在原三區五線和每個支架安裝雙針壓力表的基礎上，又在1#支架上安裝一塊綜采連續記錄儀分機，監測端頭壓力情況。在2824巷超前100米單體支柱上分段安裝八塊YTL-60圓圖自記儀，尤其在轉載機頭處安裝一塊單體柱壓力數字顯示儀，以便轉載機司機隨時掌握壓力情況。
3 效果
通過采取上述措施，在之后的推進過程中，機軌合一順槽（2824巷）超前來壓強度明顯減弱，來壓瞬時增阻由原來的10—25MPa降低到6—10MPa，來壓步距由原來的15—20米增加到20—25米 ，片幫減弱，僅有零星片幫，巷道頂板較完整，底鼓量減少，工作面推進正常。
4 結論
由于在采掘部署上8824工作面2824巷道靠近8826工作面采空區，來壓后應力集中顯現，對寬斷面的巷道造成的損壞相對加大，因此在部署時，應避免工作面寬斷面的巷道臨近采空區，來壓后，首要原則是支護，然后再考慮卸壓，本面在支、放的基礎上然后卸壓，技術方案成功，同時為下一個低位放頂煤工作面的順利開采及解決超前集中應力問題提供可靠依據，積累了經驗，避免了由集中應力引起的安全事故，實現了安全生產，保證了礦井順利地完成全年的生產任務。
另外，工作面從出現集中應力顯現開始，連續7天工作面推進僅7m，實施技術方案后，工作面平均日進達到4m，之后工作面順利推進785m，安全采出煤量51.7萬噸，創造了可觀的經濟效益。
作者簡介，宣宏斌，男，中共黨員， 1987年畢業于山西礦業大學，工學學士，高級工程師，現任同煤集團晉華宮礦礦長。
參考文獻：
[1] 錢鳴高. 礦山壓力及其控制[M]. 北京: 煤炭工業出社,2005.
[2] 徐永圻. 煤礦開采學[M]. 徐州: 中國礦業大學出版社,1990.
[3] 吳賢振. 井巷工程[M]. 北京：化學工業出版社,2009.
[4] （美）R.C.Hibbeler . 材料力學[M]. 北京：電子工業出版社,2006.
[5] 范欽珊,薛克宗 ,程保榮.理論力學[M]. 北京：高等教育出版社,2009.
