項目名稱:陽泉高瓦斯易自燃煤層高產高效綜放面瓦斯綜合自理技術研究與應用
申報單位: 陽泉煤業（集團）有限責任公司
主要完成人：李寶玉 王體軒 張福喜 趙石平 張吉林 趙長春 趙青云 任發伍 劉彥斌 王亦農 李偉林 蘇保生 張慶恒 武 鋼 王正輝
主要完成單位：陽泉煤業（集團）有限責任公司
煤炭科學研究總院重慶分院
專業（學科）分類名稱代碼：440700
所屬國民經濟行業：B 類型（采礦業）
項目起止時間：1996年11月-2004年12月
項目簡介：該項目屬煤礦安全技術領域。通過理論研究、實驗室模擬試驗研究、和大量現場試驗研究，掌握了綜放面上覆巖層活動規律和瓦斯運移規律，確定了在綜放面上部47-75米范圍、巖層離層充分、瓦斯運移水平連通性好，是理想的瓦斯抽放通道布置層位；
采用三維穩定滲流流場數字模型解算綜放面采空區風流流動狀態和瓦斯?jié)舛确植家?guī)律，得出在進入采空區34-70米范圍存在紊流和層流混合過度區，為埋管抽放采空區瓦斯提供了理論依據，并通過試驗確定了最佳的抽放預留管口位置，使采空區埋管抽放濃度保持在31%；
首次采用并不斷完善的中低位后高抽巷治理綜放面初采期瓦斯問題，使綜放面初采期瓦斯影響生產及安全的問題得到了徹底的解決。
結合上覆巖層活動規律特征，試驗成功的在頂板內50-60米位置布置走向高抽巷抽放上鄰近層瓦斯，抽出率達到90%以上，抽放量達到100立方米、分鐘以上。有效的解決了綜放面正常開采期間回風巷風流瓦斯超限問題。
利用“U+I”型通風方式，布置內錯尾巷，有效的解決了綜放面回風落山角瓦斯頻繁超限威脅安全生產問題，使落山角瓦斯?jié)舛缺３衷?.5%，且通過綜放面內錯尾巷與自燃發火的弊端。使高瓦斯礦區綜放面單產由原來的100噸、年左右突破了300噸、年。
綜放工作面瓦斯與自燃發火治理技術，一直是世界級的技術難題，在“九五”期間，國家投入了大量的財力對這些問題進行了重點公關研究。因此，該項目研究成果對于促進煤炭行業技術進步具有非常深遠的意義，且具有廣闊的推廣應用前景。現在該項研究成果的綜合技術或單項技術已經在大同、銅川、淮南、晉城等煤業集團公司以及陽泉市周邊國營地方煤礦推廣應用，均取得了明顯的經濟和社會效益。
詳細技術內容：陽泉礦區位于山西省東部，礦區總面積1105平方公里，地質儲量107.3億噸，煤系地層總厚度180m，含煤15層，煤層傾角一般5～10度，主采煤層為3號、12號、15號煤層，煤質均為變質程度較高的無煙煤。
陽泉礦區在煤炭行業是有名的高瓦斯礦區，綜放工作面瓦斯絕對涌出量達到了35～150m3／min，而且開采15號煤層又有自然發火危險。研究綜放面瓦斯治理技術和有效控制煤層自然發火就顯的特別的重要。
總體思路：開采15號煤層以前采用分層開采，但因產量低，煤層自然發火嚴重，后改用綜放開采，產量得到了明顯的提高。然而，產量增大后綜放面初采期瓦斯超限嚴重，工作面推推停停，一般半個月采完的初采期需要一個半月到兩個月才能采完。正常開采時回風流和落山角瓦斯超限頻繁，煤層自然發火仍然得不到控制，使得綜放開采高產高效的優勢難以發揮。當時，煤炭行業正在全面推廣陽泉瓦斯治理經驗，然而，綜放工作面的瓦斯問題尚未得到解決，國內外也沒有治理綜放面瓦斯和控制自然發火的技術經驗，國家也正在進行科技攻關。為此，經過集團公司研究決定，不惜代價一定要攻關研究治理綜放工作面的瓦斯、控制自然發火技術。其試驗方案和技術路線是對抽放方式和通風方式共同進行配套研究試驗的方法，通過對綜放工作面的瓦斯涌出來源分析，以及頂板巖石活動規律研究，先改進通風方式，將“U型通風方式改為“U+L”型通風方式，布置外錯尾巷、外錯尾巷內布置大直徑鉆孔和傾斜高抽巷，然后將“U+L”型通風方式改為“U+I”型通風方式，布置內錯尾巷，頂板布置走向高抽巷。初采期采用中低位高抽巷，抽放方式與通風方式試驗的最終目標是將鉆孔與傾斜高抽巷反向(抽放瓦斯的流動方向與工作面推進方向相反)抽放原理改為走向高抽巷正向(抽放瓦斯的流動方向與工作面推進方向相同)抽放，合理控制工作面向采空區內部漏風，從而達到既提高瓦斯抽放量，減少風排瓦斯量，降低回風及落山角瓦斯?jié)舛龋钟行Э刂撇煽諈^(qū)漏風，避免引起自然發火，實現綜合治理綜放面瓦斯，保障安全生產的目標。
一、 綜放工作面瓦斯涌出規律及瓦斯分布狀態的研究
1、陽泉礦區15號煤層上部1～14號煤層、K4、K3、K2灰?guī)r均含瓦斯，根據煤巖層賦存狀態及煤系地層中瓦斯的生、儲、蓋條件，可分為三個儲集層段。
上儲集層段為3號煤及上下鄰近層，上部泥巖為蓋層，3號煤層瓦斯壓力，1．3MPa左右，瓦斯含量18．17m3／t左右，并具有煤與瓦斯突出危險。
中儲集層段以太原組頂部的厚層泥巖為蓋層，儲集層包括12號煤及上下鄰近層K4、K3灰?guī)r，12號煤層瓦斯壓力1．1MPa左右，瓦斯含量14．75m3／t左右，該層段距15號煤45m左右，對15號煤綜放開采工作面瓦斯涌出影響巨大，為15號煤上鄰近層瓦斯涌出密集區，K4、K3灰?guī)r裂隙和溶洞內富舍游離瓦斯，常造成局部瓦斯富集涌出。
下儲集層段以13號煤下部中厚泥巖為蓋層，儲集層段包括15號煤上下鄰近層及K2灰?guī)r。15號煤瓦斯壓力0．25Mpa左右；瓦斯含量7．13m3／t左右，K2灰?guī)r未見局部富集瓦斯，16號層大部分缺失，對15號煤開采過程中瓦斯涌出影響甚小。
2、綜放工作面瓦斯涌出主要由本煤層和鄰近層瓦斯涌出構成。本煤層瓦斯涌出較小，約占工作面總瓦斯而出量的10％左右，鄰近層瓦斯涌出約占90％左右。開采1．5號煤層的綜放工作面，當上部12號煤已開采后，鄰近層瓦斯得到充分釋放，綜放面瓦斯涌出主要來自本煤層，瓦斯涌出量一般不超過5m3／min，若上部未開采或已剛開采但生產接替緊張時，上鄰近層瓦斯得不到充分釋放，綜放工作面瓦斯涌出量超過30m3／min以上，最大可達到150m3／min左右。
與分層開采的工作面相比，綜放工作面開采強度大，擴大了上鄰近層瓦斯排放影響范圍，加大了瓦斯卸壓排放程度；造成局部瓦斯經常超限，靠近回風巷十幾架支架放煤9及架間縫隙瓦斯?jié)舛纫话阍?～5％左右，在瓦斯大量涌出且不采取措施情況下，瓦斯?jié)舛冉?jīng)常超過10％，造成初采期瓦斯涌出量大，工作面推進到25～38m時初采期最大瓦斯涌出量最高為108m3(8204工作面)，工作面在初采期經常因瓦斯超限而停產，工作面推推停停，且1 5號煤又存在自然發火危險(最短自然發火期13天)給工作面安全生產造成極大威脅。

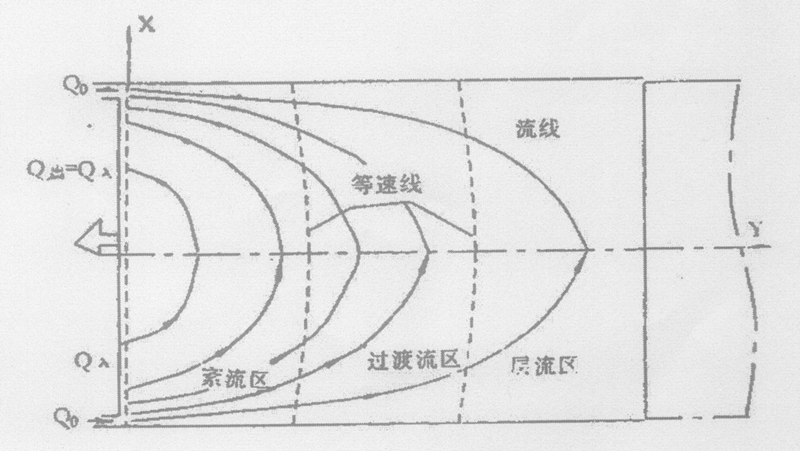

3、利用三維穩定滲流流場數學模型解算綜放工作面流場分布狀態結果表明，綜放工作面配風800～1000m3／min，從工作面進入采空區34～70m范圍內存在紊流與層流混合過渡區，該區為采空區自燃風速帶(0．1～0．24m／min)，過渡風速帶距工作面的距離與工作面風量有關，風量越大，采空區漏風越大，過度風速區離工作面越遠；反之，過渡風速區向工作面移動。在有采空區理管抽放或有外錯尾巷時，有部分風量通過采空區流出，過渡風速帶的范圍擴大，并向采空區深部移動，從工作面進入采空區70m以后，為層流區，氣體處于滲流流動狀態，瓦斯大量積存，且濃度較高。見圖1所示。
通過三維穩定滲流流場瓦斯?jié)舛确植紨?shù)學模型解算及實測表明，瓦斯?jié)舛?/span>(1．5～25％)條帶在工作面采空區走向中軸線上與過度區趨向基本一致。但在進回風側區別較大，特別是回風側，條帶邊界等濃度線(最低抽放濃度25％)距工作面僅34m，條帶邊界等濃度線(落山角允許瓦斯?jié)舛?．5％)伸向工作面落山角。說明采空區瓦斯在通風漏風動力及瓦斯自身壓力作用下涌向采空區低壓點落山角，使該條帶回風側部分整體向工作面方向移動。易造成落山角瓦斯超限。實測幾個綜放面，回風側進入工作面采空區35m處瓦斯?jié)舛葹?1％左右，與解算結果基本一致，該研究結果表明采空區理管抽放管口位置應布置在從工作面進入采空區內34m左右，可保證抽放濃度在25％以上。
圖1
4、通過對本煤層煤壁瓦斯涌出、落煤瓦斯涌出、采空區丟煤瓦斯涌出以及運出煤炭殘存量的研究，綜放工作面的本煤層瓦斯涌出可根據煤層瓦斯含量、運出煤炭瓦斯殘存量和工作面產量進行計算，其計算公式為：
Q本=K掘·K圍·Td[(i+K丟)W含-W殘]／1440m3／min
式中：Q本-本煤層瓦斯涌出量，m3／min；
K掘-掘進預排影響系數；
K圍-圍巖瓦斯涌出影響系數；
Td-平均日產量；t；
K丟-采空區丟煤系數；
W含-煤層原始瓦斯含量，m3／t；
K殘-運出煤巖瓦斯殘存含量，m3／t；
通過對鄰近煤層瓦斯含量及殘存量的測試研究，對K3、K4灰?guī)r瓦斯局部富集涌出的測試研究，以及綜放工作面開采期間頂板巖石活動規律的研究表明，鄰近層瓦斯涌出量與鄰近層瓦斯含量和排放率有關，不同層間距有不同的排放率。上鄰近層瓦斯排放率可由下式計算。
ηi=1-0．0047Hi／M-0．8404Hi／L (％)
式中： ηi-第i鄰近層瓦斯排放率，％；
Hi-第i鄰近層距開采層距離．m；
M-綜放面采高．m：
L-綜放工作面采長，m。
鄰近層瓦斯涌出量的影響因素很多，主要有：
圍巖瓦斯涌出影響，K圍=1．15～1．25。
K3、K4灰?guī)r富集游離瓦斯影響，兩層灰?guī)r可按20m3／min計算；
抽放瓦斯的影響， K抽=1．15～1．25，按抽放強度取值。
地質構造的影響， K地=0．8～1．5，查表取值；
周圍開采條件的影響， K采=0．9～1．1；
開采解放層的影響，由于12號煤層處于15號煤上部鄰近層瓦斯涌出密集區內，12號是否開采對15號煤開采時瓦斯涌出影響巨大，12號開采2～3年后，開采15號煤的綜放工作面瓦斯涌出量很小，引入影響系數，K解=0～1；上部已開采2～3年并有層間調壓且無煤柱影響取小值，上部末開采取大值。
鄰近層瓦斯涌出量計算可由下式計算；
Q鄰=K圍·K抽·K采·K解·K地·（
LVMiγiwiηi／1440+
Qj） m3／min；
式中： Q鄰-鄰近層瓦斯總涌出量，m3／min；
L-工作面采長，m；
V-工作面推進速度，m／d；
Mi-i鄰近層厚度，m；
γi-i鄰近層容重，t／m3
Wi-i鄰近層瓦斯含量m3／t；
Ηi-i鄰近居瓦斯涌出排放率％；
Qj-j局部巖層瓦斯富集涌出量，m3／min：
綻放工作面瓦斯涌出量由本煤層瓦斯和鄰近層瓦斯涌出構成：
Q總=Q本+Q鄰。 m3／min；
二、綜放工作面上鄰近層瓦斯抽放技術研究
1、通過對綜放工作面上覆巖層活動規律的研究，綜放工作面開采過程中，從巖石破壞角度分析可確定有冒落帶(或稱垮落帶)、裂隙帶、彎曲下沉帶。冒落帶與裂隙帶分界明顯，最初冒落時，冒落帶之間有可見之空間，壓實區冒落帶巖石排列紊亂無序
且破碎，裂隙帶巖石排列有序破壞程度小。
巖石冒落角度為67°，冒落帶以上巖石裂隙發育范圍邊界角可按67°計算。巖石卸壓角大于巖石冒落角為69°～75°，平均72°。有關巖石冒落、裂隙發育范圍及卸壓角度的研究結果與實際生產抽放瓦斯過程瓦斯涌出與卸壓范圍計算校核角度一致，對瓦斯抽放具有重要指導意義，為陽泉礦區瓦斯抽放設計重要基礎參數。
綜放工作面開采過程中，從瓦斯卸壓涌出角度確定，頂板巖石存在：①卸壓開始期，為工作面前方5m至采空區后方25m范圍；②頂板巖石卸壓活躍期，為工作面采空區后方25—129m范圍；③頂板巖石卸壓衰退期，為工作面采空區后方129m壓實區。見圖2所示。

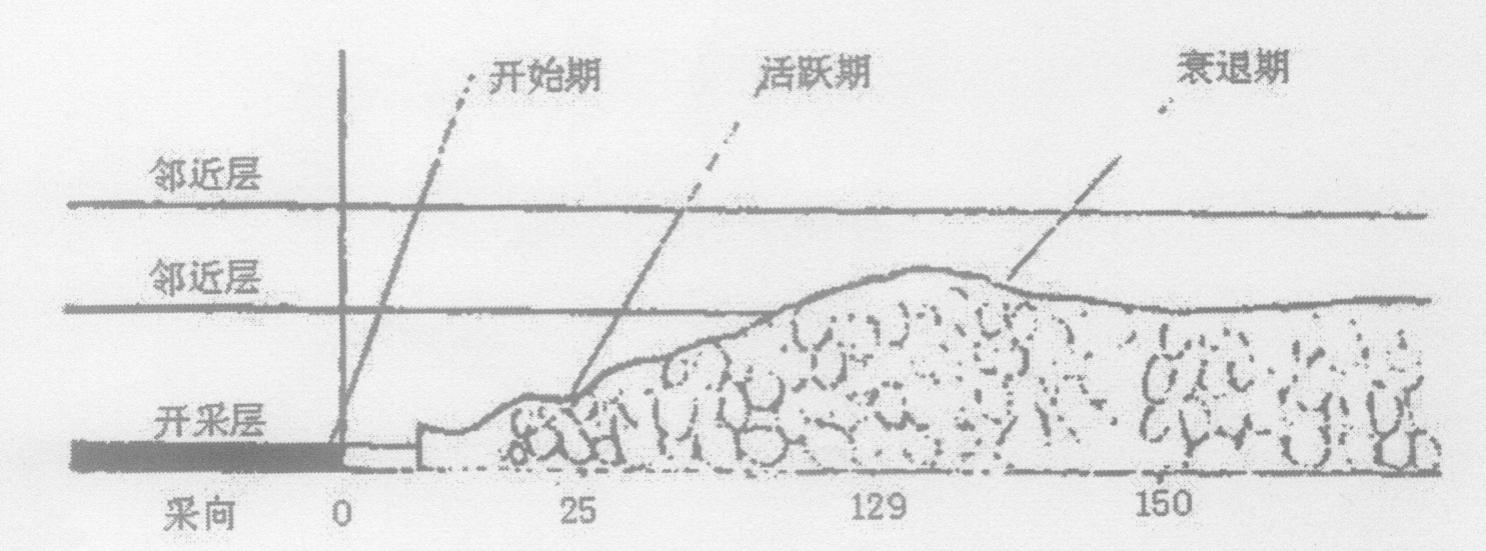

圖2 煤層開采后上部地層卸壓及三個階段
頂板巖石卸壓開始期破壞冒落高度為自底板以上18．5～24m，約2．7～3．5倍米高．裂隙高度自底板以上30．68m。，約4．5倍采高，卸壓高度自底板以上36．8m，約5．4倍采高。
頂板巖石卸壓活躍期破壞冒落高度自底板以上34～46．8m，約5～7倍采高，裂隙高度隨工作面推進逐漸發育。
頂板巖石卸壓衰退期理論冒落高度為46．8～74．8m約7～11倍采高。
根據地面打鉆，相鄰工作面頂板巖層打鉆，工作面礦壓觀測，頂板巖層相似模擬試驗研究結果表明，工作面采長120～180m時，開采期間影響上鄰近層瓦斯涌出的排放范圍為(垂高)91m～130m。
根據研究認為，頂板巖石冒落高度達到46．8m約7倍采高后，頂板巖石不再破壞，上部巖石是有序排列，由于承壓作用是整體下沉趨勢，在破壞冒落高度46．8m以上至理論冒落高度(或稱充分離層高度)74.8m之間，巖層離層充分，水平通道連通性好，巖石排列有序，破壞性小，是理想的抽放瓦斯通道布置層位。 如果抽放層位太高(超過74．8m)，雖然也處于裂隙帶內，抽放濃度高，但離層不充分，水平通道連通性差，抽放截流(瓦斯) 效果差，如果太低，接近或小于46．8m，抽放通道也可保持一定距離，但相對保持時間短，易被破壞與采空區溝通，抽放濃度低，不宜布置永久性抽放通道，可布置臨時，陵抽放通道 作為輔助手段配合永久性抽放通道聯合抽放。
因此，瓦斯抽放通道合適的布置層位應超過破壞冒落高度1～1．5倍采高以上，自15號煤頂板以上47～68m，7～10倍采高，該范圍內的鄰近層為合適的抽放通道布置層位。
2、根據綜放工作面開采瓦斯來源及構成分析，工作面初采階段瓦斯主要來自15號煤鄰近的14號、16號及K2灰?guī)r瓦斯，正常開采時瓦斯主要來自8號、9號、10號、11號、12號、13號K3、K4灰?guī)r瓦斯。

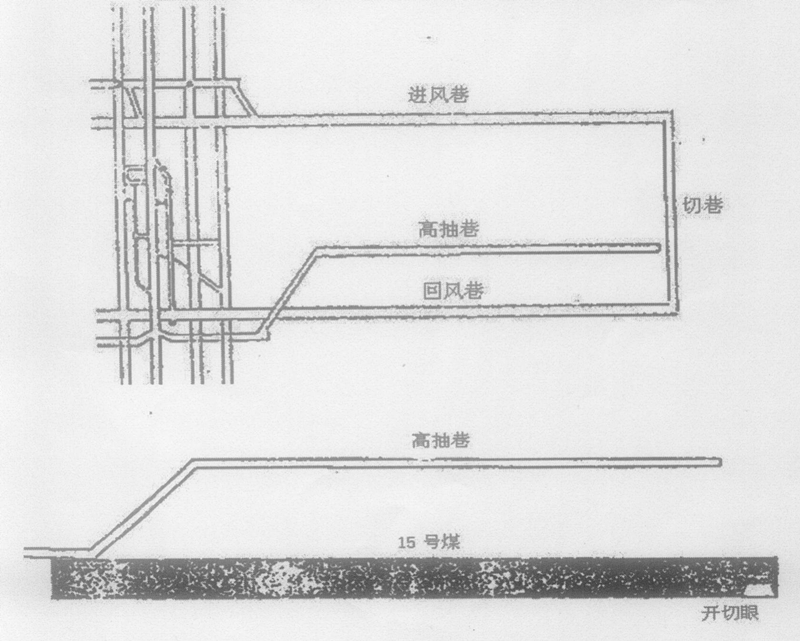

根據綜放工作面瓦斯涌出及來源特點，采用頂板走向高抽巷抽放上鄰近層瓦斯，見圖3所示，創造了大通道、高抽出率、不間斷、大抽放量、均衡抽放的抽放效果，在正
常開采期間瓦斯抽放率為88．91～96．24％，抽放量為21．24～100m3／min，平均抽放量48．49m3／min。
圖3頂板巖石走向高抽巷布置圖

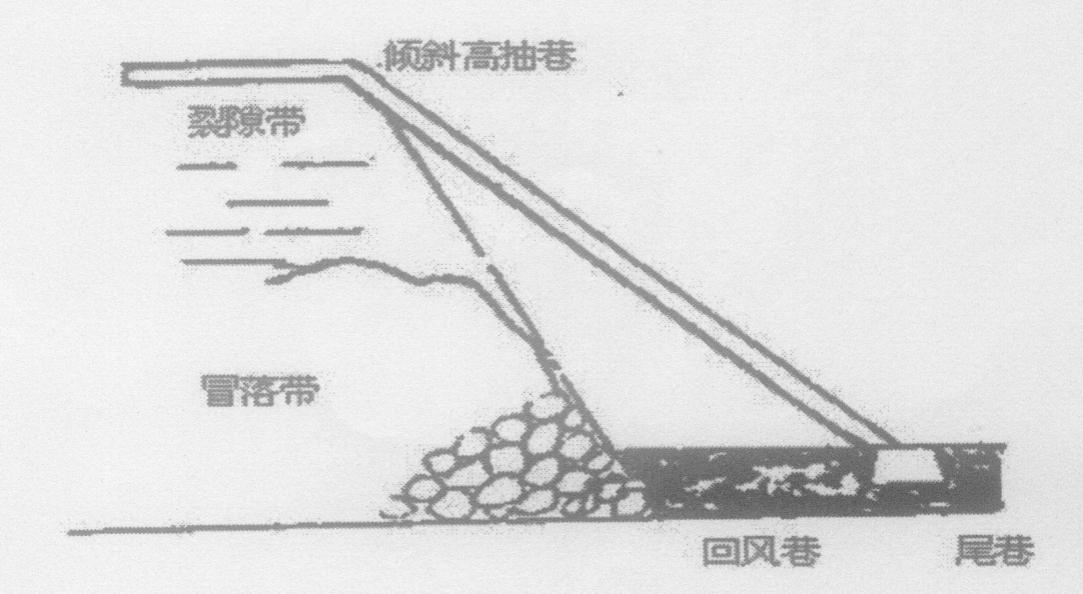

3、在采用外錯尾巷布置時，利用鉆孔不能解決綜放工作面瓦斯涌出量大的問題，采用傾斜高抽巷是解決綜放工作面瓦斯的有效途徑。見圖4所示。
傾斜高抽巷具有布置靈活，抽故率高的優點，8108工作面共打4個傾斜高抽巷，層位布置合理的1號高抽巷，最大抽放量達70．59m3／min，平均抽放量為35．08m3／min，抽效率平均74.03％。3號高抽巷布置層位低時，最大抽放量40．29m3／min，平均抽放量26．38m3／min，平均抽出率為65．74％，8108工作面共打4個傾斜高抽巷，平均抽放量力31．1m3／min，抽出率77．38％，上鄰近層抽出率82％。
傾斜高抽巷布置間距，是影響綜放工作面瓦斯抽放效果的重要參數，合理間距可根據礦壓活動規律及實際考察傾斜高抽巷有效抽放距離綜合確定，最佳間距為183m。

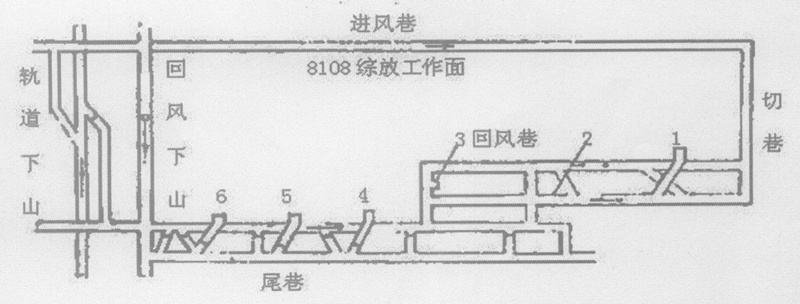

(a)8108工作面傾斜高抽巷的布置平面圖
1、1號高抽巷 2、1號大直徑鉆孔 3、2號大直徑鉆孔
4、3號高抽巷 5、4號高抽巷 6、5號高抽巷
(b)8108工作面傾斜高抽巷的剖面布置
圖4 8108工作面傾斜高抽巷的布置圖

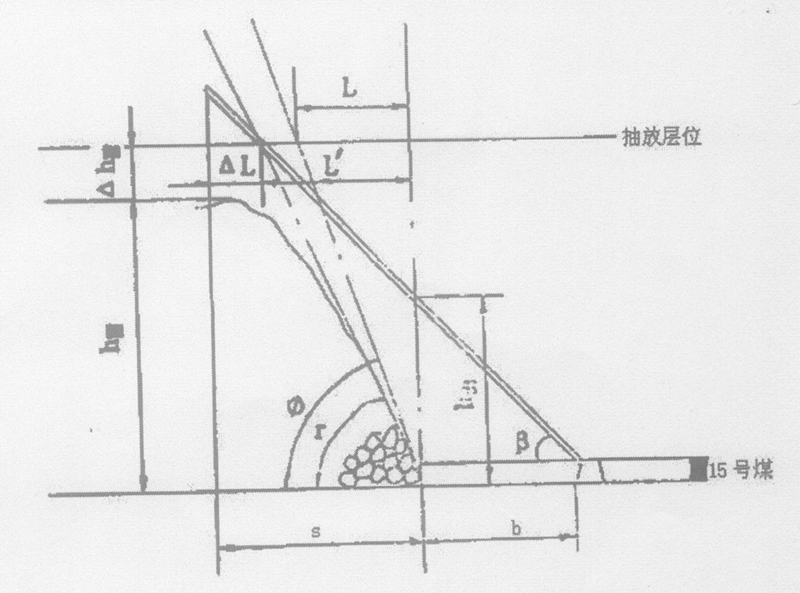

4、綜放工作面采用大直徑鉆孔抽放上鄰近層瓦斯，見圖5所示。瓦斯抽出率為53．68％，抽放流量、抽放濃度較穩定。單孔抽放量最大為31．6m3／min，平均抽放量在21m3／min左右，有效抽放距離100～186m，合理布置參數為91．5～129m左右最為合理。
圖5 大直徑鉆孔抽放瓦斯布置示意
綜放工作面采用多種抽放方法解決瓦斯涌出問題，以采用走向高抽巷配合初采期偽斜高抽巷抽放效果最好。抽出率高，通風負擔最小，能保證綜放工作面回采期間風排瓦斯?jié)舛缺３衷?/span>0．5％以下。
傾斜高抽巷抽放率較走向高抽巷抽出率要低一些，但由于傾斜高抽巷布置在尾巷中，尾巷還具有排放采空區瓦斯和落山角瓦斯的雙重作用，且傾斜高抽巷具有布置靈活，間距可大可小。無煤層自然發火條件時也是解決綜放面瓦斯的有效途徑。
大直徑鉆孔抽放效果及抽出率接近傾斜高抽巷，其優缺點也大致相同，大直徑鉆孔布置比傾斜高抽巷布置更靈活，且成本較低，經測算約為傾斜或走向高抽巷成本的1／6左右，其優勢比傾斜高抽巷要大些。無煤層自然發火條件時也是解決綜放面瓦斯的有效途徑．由于陽泉礦區15號煤層具有自然發火危險，采用傾斜高抽巷和采用大直徑鉆孑L拓，放必須布置外錯尾巷，外錯尾巷造成的采空區漏風方向、鉆孔與傾斜高抽巷抽放瓦斯的流動方向與工作面推進方向相反，抽放給控制煤層及采空區自然發火帶來困難。因此，從礦井整個安全角度考慮，在提高采區回采率，緩解生產銜接緊張，防止自然發火，有效提高礦井抽出率，解決地面瓦斯利用緊張等方面，采用頂板走向高抽巷配合偽傾斜高抽巷抽放鄰近層瓦斯，具有明顯的優勢。
三、綜放工作面初采期瓦斯治理技術的研究
1、經過對綜放工作面初采期瓦斯涌出情況的考察、分析，得出綜放面初采期瓦斯涌出規律，綜放工作面初采范圍0～40m的時間為初采期。當工作面推進至10m以前，工作一 面瓦斯涌出基本為本煤層瓦斯涌出，涌出量為3～5m3／min；當工作面推進至10～15m時，工作面瓦斯會逐漸增加，工作面瓦斯涌出量為5～9m3／min；當工作面推進至15～20m左右，綜放面瓦斯涌出出現第一次高峰，其涌出量為9～28 m3／min，工作面開始出現瓦斯超限情況；當工作面推進至22～28m 左右時，瓦斯涌出出現第二次高峰，其涌出量達到20～37m3／min，當工作面推進至38～40m時，工作面出現第三次高峰，此時高抽巷開始抽出大量鄰近層瓦斯，工作面風排瓦斯量逐漸下降為21～17m3／min，此時高抽巷抽放量達到14．38～28 m3／min。
通過對綜放工作面瓦斯涌出規律的分析，并結合礦壓觀測、打鉆測試以及利用相似模擬模型測試研究得出上覆巖石活動規律。綜放工作面推進距離10m以前，頂板沒有明顯活動；推進到14m距離時，出現頂板下沉，最大位移量150mm，此時工作面瓦斯涌出量開始大量增加；工作面推進至17m距離，頂板直接頂?shù)谝淮慰迓洹ｋS著頂板巖石的垮落，上覆巖層產生大量裂隙，造成一定范圍的卸壓帶。卸壓高度可達垂距13m高的14號煤層(布置在14號煤層中的低位后高抽巷，從工作面推進13．3～16m距離開始抽出瓦斯、)。造成綜放工作面瓦斯涌出出現第一次峰值。
隨著工作面的繼續推進，頂板巖石離層加劇。推進至25m左右，直接頂?shù)诙慰迓?，頂板卸壓高度達到23～30m的13號煤層(布置在13號煤層中的中位后高抽巷自工作面推進至25m距離時開始抽出瓦斯，造成綜放工作面瓦斯涌出出現第二次峰值。
工作面推進至32m左右時，老頂開始離層并加劇，頂板卸壓高度可達45～50m的12號煤層(走向高抽巷末端下傾至12號煤層，自工作面推進至31．5～35m時開始抽出瓦斯)。
工作面推進至39～40m左右時，老頂初次垮落，頂板卸壓高度可達60～70m的9號下煤層(布置在9號煤層中的走向高抽巷抽出瓦斯)，造成綜放面瓦斯涌出出現第三次高峰。見圖6所示。

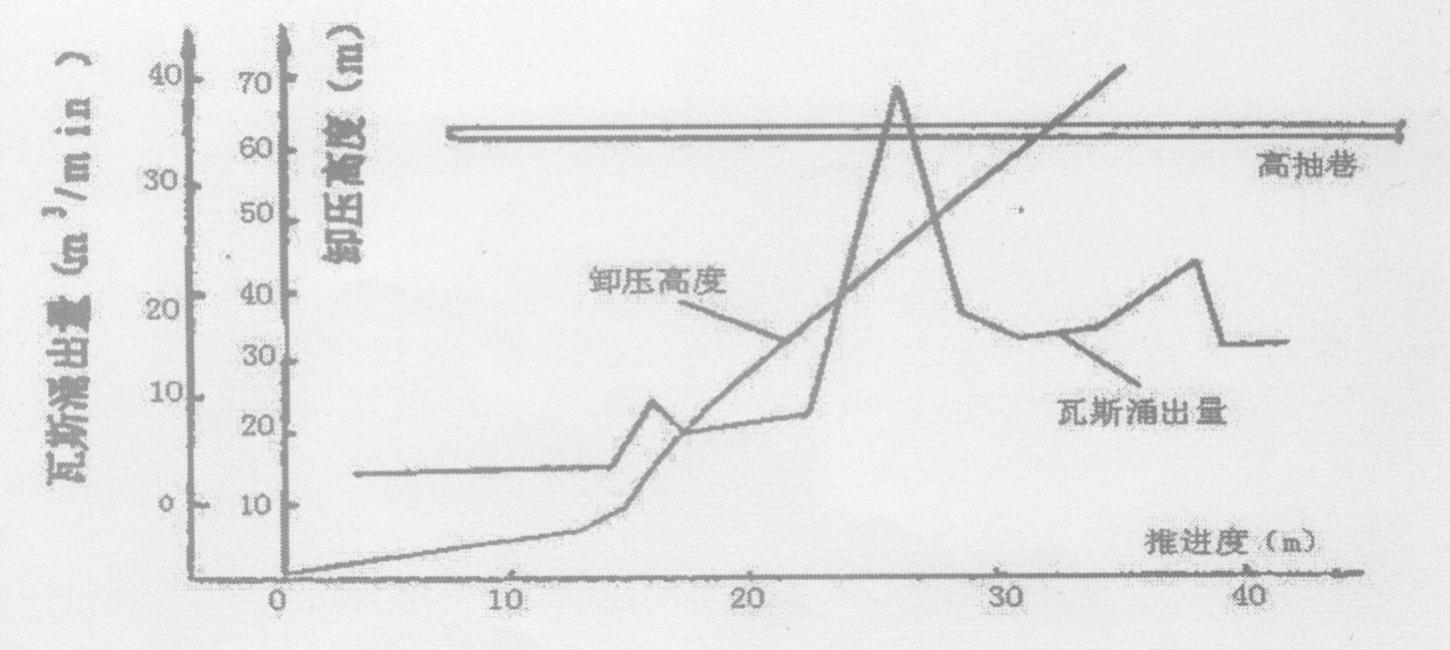

圖6 綜放面初采期頂板卸壓高度、推進度與瓦斯涌出關系示意圖
2、綜放工作面治理瓦斯的關鍵是提高抽放效果，走向高抽巷布置在9號下煤層中，距15號煤層60m左右。采用走向高抽巷末端下傾，下傾角度15～16度，下傾垂距10m左右，下傾至12號煤層，終端距15號煤層頂板垂距50m左右、距切巷水平距離7m。走向高抽巷下傾可提前約6m左右抽出瓦斯，有效地縮短了初采期影響生產時間。
采空區埋管抽放技術，在初采34m范圍(25％低濃度邊界線)抽放效果不好，抽放濃度較低為8～18％。工作面推進34m后，抽放濃度提高到25～28％，隨著工作面的推進瓦斯抽放量逐漸穩定：濃度可達25～35％，抽放量平均12．1m3／min，有效抽放距離可達129m左右，此時工作面采空區逐漸被壓實。
采用中低位后高抽巷抽放技術是治理初采期瓦斯最主要的手段。其布置方式以及與走向高抽巷的平面相對位置，見圖7所示。中低位后高抽巷的層位必須位于近距離鄰近層瓦斯涌出密集段，并處于垮落帶以上裂隙帶范圍。根據上覆巖層活動規律，低位后高抽巷布置在14號煤層中，距15號煤頂板13～17m，伸入工作面切巷長度應接近且不大于h／tga值(h為低位后高抽距15號煤頂板垂距。a鄰近層垮落角，67°)，以免后高抽巷很快因頂板巖石冒落而被破壞，造成與采空區溝通，致使抽放濃度過低。中位后高抽巷布置在13號煤層中，距15號煤層垂距23～31m，伸入工作面切巷長度應大于h／tga(式中h為中位后高抽巷距15號煤頂板垂距，a為垮落角，67°)。由于中低后高抽巷選擇參數合理，工藝獨特，在綜放工作面第一次出現大量瓦斯涌出時即開始抽放，抽放濃度高，平均達到48％～60．7％，抽放量大，高抽巷未起作用前，中低位后高抽巷抽放瓦斯量占總工作面瓦斯涌出量的61％—80％。

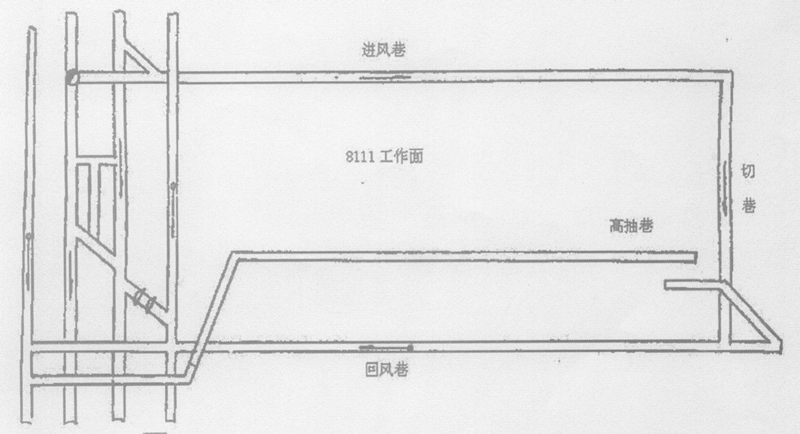

圖7 8111綜放面走向高抽巷與后高抽巷平面布置圖

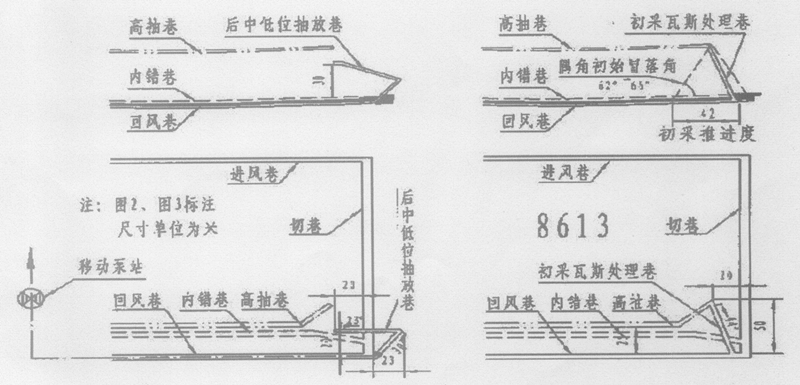

(1)最早的中低位后高抽巷布置 (2)改進后中低位后高抽巷布置
圖8 中低位后高抽巷的不置方式與改進布置方式
治理綜放面初采期瓦斯最先布置中位和低位兩條高抽巷，需要在回風巷埋一趟管道，并且不能回收，而且管理不好也易被冒落巖石砸壞，后來經過研究分析，改進為一條偽傾斜高抽巷與上部走向高抽巷末段連通，近距離鄰近層瓦斯不再利用回風埋管，而通過頂板走向高抽巷抽出。見圖8所示。
綜放工作面采用偽傾斜高抽巷抽放后，綜放工作面風排瓦斯量減少了60％以上，工作面配風降低53％，回風巷瓦斯?jié)舛冉抵?．5％以下。初采期影響生產時間由原來的累計86小時下降為零，使綜放面初采期瓦斯涌出影響安全生產問題得到了徹底的解決，為高產高效綜放面安全生產提供了可靠的技術保障。
四.直接開采15號的綜放工作面瓦斯治理技術的研究與應用
五礦在直接開采15煤層時，先后采用了大直徑鉆孔、傾斜高抽巷、走向高抽巷抽放上鄰近層瓦斯的方法，老區各礦在12號煤層未采的條件下，開采15號煤層時，采用了走向高抽巷抽放上鄰近層瓦斯的方法，其抽放效果見表1，由該表可以看出，隨著走向高抽巷距15號煤垂距的增大，其工作面瓦斯抽出率及上鄰近層瓦斯抽出率、抽放濃度都呈升高趨勢。五礦綜放面走向高抽巷，布置于距開采煤層頂板以上8．8倍采高的層位，工作面抽放率達90．85％，比一礦81002面走向高抽巷的抽放率，高出15．63個百分點，比三礦豎井80906面高出9．54個百分點；上鄰近層瓦斯抽放率達到95．50％，比一礦81002面高出13．40個百分點，比三礦豎井80906面高出1．75個百分點；且抽放量穩定，抽放瓦 斯?jié)舛雀?，大大減少了上鄰近層瓦斯向工作面生產空間的涌出量。根據對綜放工作面上覆巖層活動規律的研究，走向高抽巷巷宜布置在開采煤層頂板以上7～10倍采高為宜，五礦的走向高抽巷也，洽好處于該范圍內，且抽放效剃晰，為此無論從理論分析，還是實際應用來看，開采15號煤層綜放工作面的走向高抽巷，不應低于距開采煤層頂板8倍采高。
采用走向高抽巷抽放上鄰近層瓦斯的綜采放預煤工作面，一旦走向高抽巷抽出瓦斯后，即使采用“U”型通風的工作面，回風風流瓦斯也不會發生瓦斯超限現象．但走向高抽巷畢竟不可能百分之百抽出上鄰近層全部瓦斯，所以仍有一部分上鄰層瓦斯、采空區浮煤釋放出的瓦斯，從工作面的高負壓區-回風落山角涌出，由于瓦斯來源源源不斷，往往造成回風落山角瓦斯超限，給工作面安全生產帶來很大隱患。但自工作面通風方式改為“U+I”型后，由于內錯尾巷無論在層位上、還是在伸入工作面采空區的位置上，易于控制上鄰近層、采空區浮煤涌出的瓦斯。由前面對一礦北丈八井81002面治理瓦斯的研究可以看出，由于走向高抽巷層位較低，上鄰近瓦斯抽出率僅有75．22％，造成工作面風排瓦斯量高達11．10m3／min，其中尾巷排放6．75m3／min，占風排總量的60．81％(見表2)，大大緩解了回風巷風排瓦斯的壓力，同時也解決了回風落山角瓦斯超限的隱患．由于誼面產量較高，回風巷朋>瓦斯量仍高達4．35m’／min，占風排總量的39．19％，但其中本煤層瓦斯量占到86．12％(見表3)，也就是說最多占風排瓦斯13．79％的瓦斯量由回風落山角涌出，因此發生超限的可能也就非常小，除非尾巷書F放瓦斯處于不正常狀態。
不同層位走向高抽巷巷抽放效果表 表1
|
礦別 |
工作 面號 編 |
煤層厚度
|
走向高抽 距15號煤 頂板 |
垂高為煤 厚的倍數 (倍) |
瓦斯涌出總量 (m3／min) |
抽放量 (m3／min) |
抽放率％ |
上鄰近層 瓦斯抽放率％ |
抽放瓦 斯?jié)舛?/span> ％ |
|
一 礦 |
81002 |
7．09 |
43．81 |
6．1 |
44．80 |
33．70． |
75．22 |
82．10 |
23-60 |
|
三 礦 |
80906 |
6．0 |
40-52 |
6．7-8．7 |
21．03 |
17 |
81．31 |
93．75 |
30-74 |
|
五 礦 |
9個 工作面 |
6．8 |
60 |
8．8 |
48．55 |
44．11 |
90．85 |
95．50 |
60-90 |
不同通風方式綜放面回風落山角瓦斯?fàn)顩r表 表2
|
礦 別 |
工作面 編 號 |
通風方式 |
風排瓦斯m3／min |
合 計 m3／min |
尾 巷 排放率％ |
回風落山角 瓦斯輔助措施 |
|
|
回風 |
尾巷 |
||||||
|
三 礦 |
80906 |
U |
3．93 |
|
3．93 |
|
用外部局扇 送風稀釋 |
|
五 礦 |
9個面平均 |
U |
4．44 |
|
4．44 |
|
同上 |
|
一 礦 |
81002 |
U+I |
4．35 |
6．75 |
11．10 |
60．81 |
不超限 |
綜放面回風排放瓦斯來源分析表 表3
|
礦 別 |
工作面 編 號 |
回風風排瓦斯量 m3／min |
本煤層 |
上鄰近層 |
||
|
瓦斯量 |
百分比％ |
瓦斯量m3／min |
百分比％ |
|||
|
三 礦 |
80906 |
3．93 |
2．79 |
70．99 |
1．14 |
29．01 |
|
五 礦 |
9個工作面平均 |
4．44 |
2．36 |
53．15 |
2．08 |
46．85 |
|
一 礦 |
81002 |
4．35 |
3．75 |
86．21 |
0．6 |
13．79 |
從一礦81002、三礦80906、五礦各綜放面回風巷排放瓦斯?fàn)顩r來看，由前面的研究得知，(見表3)：采用“U”型通風的工作面，在它們的回風巷風排瓦斯量中，本煤層瓦斯量占53．15～70．99％，而上鄰層瓦斯占29．01～46．85％，比采用“U+I”型通風的81002面的13．79％分別高出15．22～33．06個百分點，也就是說“U”型通風的回鳳：書F放瓦斯量中，其中有占風排總量29．09～46．85％的部分上鄰近層瓦斯要由回風落山角排出，這也就是造成回風落山角瓦斯超限的原因，為此不得不采取外部局扇送風稀釋回風落山角瓦斯解決其瓦斯超限的問題。
因此可以看出，采用“U+1”型的通風方式，解決了綜放面落山角瓦斯超限的問題，這也是“U”型通風方式無法達到的，這也比“U+L”型通風方式優越。
綜放工作面采用“U”型通風方式不安全，易造成回風落山角瓦斯超限，采用“U十L”型通風方式又易引起煤層自燃發火，采用“U+I”型(布置內錯尾巷)的通風方式既能解決回風落山角瓦斯超限問題，同時也可避免外錯尾巷易引發煤層自然發火的問題，為綜采放頂煤采煤工藝在高瓦斯易燃煤層的惡劣條件下創造良好的安全環境，充分發揮高產高效的作用。
五、綜放工作面內錯尾巷與自然發火相關關系的研究
1.根據自然發火“三帶”數學模型解算和現場考察結果，得出了采空區三帶分布范圍“U+I”型比U型前移了約20m，大幅縮小了氧化帶范圍，減少了氧化時間，證明了綜放工作面“U+I”型通風系統從根本上消除了“U+L”型通風系統易引起采空區自然發火的弊端。
根據工作面中部和落山角埋管檢測溫度和氧氣濃度對采空區三帶的考察結果，工作面在平均推進速度為2m／d，供風量為1080m3／min的情況下，綜放工作面采空區三帶分布范圍為：①進風巷和工作面中部：散熱帶寬度為25m，氧化帶為25m～110m，大于110m為窒息帶。②回風巷側：散熱帶寬度為24～27m，氧化帶為27m～110m，大于110m為窒息帶。
對比一礦81004工作面和三礦80606工作面自燃“三帶”考察結果，在81064工作面比806061作面采長增大0．65倍、風量增加2．6倍的情況下，采空區三帶范圍仍前移了約20m。說明“U+I””型通風系統與“U”型通風系統相比，縮小了氧化帶范圍，可以 較好地預防煤層自然發火。
2、綜放工作面內錯尾巷與回風巷之間的煤柱大于15m時，可有效地避免內錯尾巷與回風巷在工作面超前壓力作用下連通的問題，從而消除了煤柱緩慢氧化對工作面自然發火帶來的不利影響。
3、根據對綜放工作而煤自燃環境的綜合分析，得出“U+I”型通風系統綜放工作面采空區自然發火“三帶”數學模型。
4、自然發火的標志性氣體主要是C0。通過自然發火標志氣體與溫度對應關系研究得出：陽泉一礦自然發火標志氣體應以C0為主。陽煤一礦81004工作煤樣升溫氧化實驗數據分析，作為預報自然發火的標志氣體，首先應選擇C0，其最低檢出溫度低。在礦井正常條件下，當溫度達到160℃～190℃左右，C0發生量已相當高，極易檢測。C2H6和C3H8等烯烴氣體可以作為激烈氧化階段的標志氣體，但其產出率相當?shù)停?50℃才明顯增高。
這時煤已經到著火狀態。井下由于風流稀釋，難以檢測，起不到預報作用；所以不推薦以C2H6和C3H8等烯烴氣體作為發火標志性氣體。在條件許可的情況下，采用以C0為主，結合其它烯烴烷燒氣體進行火災預測做報的方法，可以有效指導自然發火防治工作．
5、走向高抽巷的瓦斯抽放機理為正向(與工作面推進方向一致)抽放，且主要抽放鄰近層及圍巖內的解吸瓦斯，對采空區“三帶”的范圍不構成影響，解決了反向(與工作面推進方向相反)抽放可能引起綜放工作面采空區自然發火的問題。
六、綜放工作面瓦斯治理技術經濟效益分析
根據試驗研究以及陽煤集團各礦實際情況，現陽煤集團綜放工作面瓦斯綜合治理技術存在多種方式；
(1)采用U型通風方式，布置頂板走向高抽巷抽放上鄰近層瓦斯，配合中低位后高抽巷抽放初采期近Z巨離鄰近層瓦斯，回風巷敷設226mm或380mm瓦斯管抽放采空區瓦斯，降低落山角瓦斯?jié)舛取?/span>
(2)采用U+1型通風方式，布置頂板走向高抽巷抽放上鄰近層瓦斯，利用內錯尾巷排放采空區及落山角瓦斯。
(3)采用U+L型通風方式，布置頂板傾斜高抽巷抽放上鄰近層瓦斯，利用外錯尾巷排放采空區瓦斯，降低落山角瓦斯?jié)舛取?/span>
(4)采用U+L型通風方式，布置大直徑(傘200mm)頂板穿層鉆孔抽放上鄰近層瓦斯，利用外錯尾巷排放采空區瓦斯，降低落山角瓦斯?jié)舛取?/span>
(5)15號煤層上部12號煤已開采，采用“U”型通風方式，通過上層廢舊巷道抽放上鄰近層瓦斯，利用層間壓差排放采空區瓦斯。利用移動泵抽放采空區及落山角瓦斯。
(6)12號煤已開采，采用U+I型通風，通過上層舊巷利用層間調壓抽排上近鄰層瓦斯，利用內錯尾巷抽排采空區及落山角瓦斯。
以上列舉了綜放工作面瓦斯治理的6種常用方式，無論哪種方式，最終目的是解決綜放面瓦斯涌出問題，提高抽放量，降低工作面風排瓦斯?jié)舛群吐渖浇峭咚節舛?，保障工作面安全生產。從表4中可以看出，采用頂板走向高抽巷抽放上鄰近層瓦斯，其瓦斯抽出率比采用傾斜高抽巷、大直徑鉆孔和其他方法都要高，其通風負擔也要比其他方法低。
綜放工作面瓦斯抽出率的高低，對工作面通風安全十分重要：工作面瓦斯抽出率高、風排瓦斯量小，通風負擔小，安全狀況及氣候條件優越；工作面瓦斯抽出率低，風排瓦斯量大，通風量只能根據瓦斯涌出量大小調整，通風負擔大，安全狀況及氣候條件差。
1、治理效果分析
綜放工作面采用不同抽放方法的抽放效果 表4
|
工作面 編 號 |
抽放方法 |
回風風量 m3／min |
回風瓦斯量 m3／min |
尾巷風量 m3／min |
尾巷瓦斯量 m3／min |
抽放量 m3／min |
抽出率 ％ |
|
8114 |
走向高抽巷 |
955 |
3．73 |
|
|
53．13 |
93．44 |
|
8111 |
走向高抽巷 |
890 |
3．49 |
|
|
41．63 |
92．26 |
|
8108 |
傾斜高抽巷 |
665 |
2．65 |
795 |
9．38 |
35．08 |
77．32 |
|
8008 |
大直徑鉆孔 |
682 |
2．68 |
587 |
16．63 |
21.01 |
53．68 |
綜合評價各種治理技術的可靠程度是合理選擇綜放面瓦斯治理技術的關鍵，從表5分析可以得出如下結論：
“U+1”型通風和走向高抽巷配合偽傾斜抽放瓦斯治理技術是綜放工作面瓦斯治理的首選技術，其次是U型通風和走向高抽、中低位后高抽巷抽放瓦斯治理技術，以及“U十I”型通風和層間正向調壓排放瓦斯治理技術。
2、經濟效益分析
經濟效益分析比較應按4目同條件，假定綜放工作面走向長度均按1000m考慮，傾斜高抽巷布置間距為200m，大直徑鉆孔間距為100m。外錯尾巷與回風巷貫通的橫貫間距為80m。開采時間1年。根據統計資料和功能分析，走向高抽巷無復用性，為一次性費用；采空區埋管抽放用瓦斯管，埋入采空區后不能復用；外錯尾巷瓦斯管大部分可復用，約有35％的瓦斯管被破壞或壓死；局扇外部送風用600mm普通風筒，約20％被損壞、不可復
綜放面瓦斯治理形式及其可靠性對比表
表5
|
序 號 |
治 理 形 式 |
瓦斯治理 效 果 |
對工作面的 自燃影響 |
管理難易 程 度 |
系統可 靠程度 R |
||||
|
評價 |
R1 |
評價 |
R2 |
評價 |
R3 |
||||
|
1 |
U型通風、走向高抽、后高抽 |
好 |
0．9 |
中等 |
0．75 |
中等 |
0．75 |
0．92 |
|
|
2 |
U+I型通風、走向高抽，偽斜高抽 |
好 |
0．9 |
無 |
0．9 |
簡單 |
0．9 |
0．98 |
|
|
3 |
U+L型通風、傾斜高抽 |
較好 |
0．75 |
嚴重 |
0．5 |
復雜 |
0．5 |
0．69 |
|
|
4 |
U+L型通風、大鉆孔 |
較好 |
0．75 |
嚴重 |
0．5 |
復雜 |
0．5 |
0．69 |
|
|
5 |
U型通風移動泵站層間調壓 |
正向 調壓 |
一般 |
0．5 |
中等 |
0．75 |
中等 |
0．75 |
0．84 |
|
反向 調壓 |
一般 |
0.5 |
嚴重 |
0．5 |
復 雜 |
0．5 |
0．63 |
||
|
6 |
U+I型通風
層間調壓 |
正向 調壓 |
較好 |
0．75 |
中等 |
0．75 |
中等 |
0．75 |
0．89 |
|
反向 調壓 |
較好 |
0．75 |
嚴重 |
0．5 |
復雜 |
0．5 |
0.69 |
||
瓦斯綜合治理技術的全面推廣應用，既取決于技術本身的水平及其可靠性、適應性，又要取決于或者說最終的衡量標準是經濟效益的好壞，如果我們把各種瓦斯治理技術的成本作為投入，把技術的可靠性和綜放面煤炭銷售收入作為產出或者說綜合經濟效益，別各種治理技術的投入產出情況見附表6。
各種治理技術投入產出分析表 表6
|
0 |
治理技術 |
投 入
(萬元) |
可靠
程度 |
實際最高 年產量 (萬噸) |
噸煤完全 生產成本 (元／噸) |
噸煤售價
(元／噸) |
投 入
產出比 |
|
1 |
U型通風、走向 高抽、后高抽 |
186．15 |
0．92 |
125 |
105．58 |
129．15 |
14．56 |
|
2 |
U+I型通風、走向 高抽、偽斜高抽 |
162．8 |
0．98 |
286 |
105．58 |
129．15 |
40．58 |
|
3 |
U+L型通風、傾斜 高抽 |
243．82 |
0．69 |
110 |
105．58 |
129．15 |
7．30 |
|
4 |
U+L型通風、大直徑鉆孔 |
225．28 |
0．69 |
90 |
105．58 |
129．15 |
6．5 |
|
5 |
U型通風、層間正向 調壓、移動泵 |
110．79 |
0．84 |
116 |
105．58 |
129．15 |
20．72 |
|
6 |
U+I型通風、層間正向調壓 |
92．63 |
0．89 |
135 |
105．58 |
129．15 |
30．57 |
實際最高年產量X(噸煤售價—噸煤成本)
備注：1、投入產出比：一一一一一一一一X可靠性系數
投入×工作面?zhèn)€數
2、噸煤完全成本和售價為陽煤集團2001年6月份實際數
投入產出的簡單分析結果表明：應首選“U+I”型通風和走向高抽巷、偽斜高抽巷瓦斯治理技術。
七、結論
1、通過理論研究、實驗室模擬試驗、和大量現場試驗有，掌握了綜放面上覆巖層活動規律和瓦斯運移規律，確定了在綜放面上部47～75米范圍，巖層離層充分，瓦斯運移水平連通性好，布置走向高抽巷抽放效果特別明顯，是走向高抽巷合理布置層位。
2、首次采用三維穩定滲流流場數學模型結算綜放面采空區風流流動狀態和瓦斯?jié)舛确植家?guī)律，得出在進入采空區34～70米范圍存在紊流和層流混合過度區，為采空區埋管抽放采空區瓦斯提供了理論依據，并通過試驗確定了最佳的抽放預留管口位置，使采空區埋管抽放濃度保持在31％左右。
3、首次試驗和采用中低位后高抽巷以及偽傾斜高抽巷抽放技術治理綜放面初采期瓦斯問題，使綜放面初采期影響生產及安全的瓦斯超限問題得到了徹底的解決，其核心技術為高抽巷的布置方式和布置層位。
4、結合上覆巖層活動規律特征，首次研究試驗成功了在頂板內5卜60米位置布置走向高抽巷抽放上鄰近層瓦斯，抽出率達到90％以上，抽放量達到100立方米／分鐘以上。
有效的解決了綜放面正常開采期間回風巷風流瓦斯超限問題。走向高抽巷的瓦斯抽放機理為正向抽放，且主要抽放上鄰近層和圍巖內的解吸瓦斯，對采空區“三帶”的范圍不構成 影響，解決了反向抽放可能引起綜放面采空區自然發火問題。
5、首次利用“U+I”型通風方式，布置內錯尾巷，有效的解決了綜放面回風落山角瓦斯頻繁超限威脅安全生產問題，且通過綜放面內錯尾與自然發火相關關系的研究與試驗，證明綜放面“U+I”通風系統從根本上消除了“U+L”型布置外錯尾巷的通風系統易引發采空區自然發火的弊端。與“U”型通風相比，“三帶”分布范圍前移了20m，大幅度縮小了氧化帶范圍，減少了氧化時間，“U+I”型通風系統本身就是預防采空區自然發火的有效措施之一。
6、通過對綜放工作面的瓦斯涌出來源分析，以及頂板巖石活動規律研究，通過對通風方式和抽放方式的一步一步的探索研究，通風方式確定為“U+I”型通風方式，工作面布置內錯尾巷排放采空區和落山角瓦斯，采用走向高抽巷抽放鄰近層瓦斯．將鉆孔與傾斜高抽巷反向(抽放瓦斯的流動方向與工作面推進方向相反)抽放原理改為走向高抽巷正向(抽放瓦斯的流動方向與工作面推進方向相同)抽放，控制工作面向采空區內部漏風，從而達到既提高瓦斯抽放量，減少風排瓦斯量，降低回風及落山角瓦斯?jié)舛?，又有效控制采空區漏風，避免引起自然發火，實現綜合治理綜放面瓦斯，保障安全生產的目標。
7、高瓦斯易自燃煤層高產高效綜采放預煤工作面瓦斯治理技術的應用成果表明，陽煤集團已從根本上解決了綜放工作面瓦斯的世界性難題，并有效的控制了煤層自然發火。
在陽泉礦區特大瓦斯的條件下，綜放工作面由原來的100噸／年左右，突破了年產300萬噸的水平，創造了陽煤集團綜放開采以來的歷史記錄，使綜放開采工藝在高瓦斯易自燃煤層實現了高產高效的技術優勢，創造了巨大的經濟和社會效益，具有廣闊的推廣應用前景。
發現、發明及創新點：1、通過理論研究、實驗室模擬試驗和大量現場試驗，掌握了綜放面上覆巖層活動規律和瓦斯運移規律，確定了在綜放面上部47—75米范圍內巖層離層充分，瓦斯運移水平連通性好，布置走向高抽巷抽放效果特別明顯，是走向高抽巷合理布置層位；
2．首次采用三維穩定流流場數學模型解算綜放面采空區風流流動狀態和瓦斯?jié)舛确植家?guī)律，得出在進入采空區34—70米范圍存在紊流和層流混合過度區，為采空區埋管抽放放采空區瓦斯提供了理論依據，并通過試驗確定了最佳的抽放預留管口位置，使采空區埋管抽放濃度保持在31%左右；為采空區埋管抽放高濃度的瓦斯提供了依據。
3．首次試驗和采用中低位后高抽巷、偽傾斜高抽巷抽放技術治理綜放面初采期瓦斯問題，使綜放面初采期影響生產及安全的瓦斯問題得到了徹底解決，其核心技術為高抽巷的布置方式和布置層位；
4．結合上覆巖層活動規律特征，首次研究試驗成功了在頂板內50米位置布置走向高抽巷抽放鄰近層瓦斯，抽出率達到90％以上，抽放量達到100立方米/分鐘以上。有效地解決了綜放面正常開采期間回風流瓦斯超限問題。走向高抽巷的瓦斯抽放機理為正向抽放，且主要抽放上鄰近層和圍巖內的解吸瓦斯，對采空區“三帶”的范圍不構成影響，解決了反向抽放可能引起綜放面采空區自然發火問題；
5．首次利用“U+I”型通風方式，布置內錯尾巷有效地解決了綜放面回風落山角瓦斯頻繁超限威脅安全生產問題，且通過綜放面內錯尾巷與自然發火相關關系的研究試驗，證明綜放面“U+I”通風系統從根本上消除了“U+L”型布置外錯尾巷的通風系統易引發采空區自然發火的弊端。與“U”型通風相比，“三帶”分布范圍前移了約20米，大幅度縮小了氧化帶范圍，減少了氧化時間，“U+I”型通風系統本身就是預防采宛若區自然發火的有效措施之一。
應用情況：該項目研究成果，解決了陽泉礦區高瓦斯易燃煤層（15號煤）綜放開采的瓦斯和自燃發火技術難題，項目技術水平先進合理，安全可靠，適用于同類條件的綜放開采技術，該研究項目科大幅度降低瓦斯事故，保障安全生產，具有較高的推廣應用價值。
在集團公司每年推廣11個工作面，有力的保證了綜放工作安全生產，從根本上解決了綜放面的瓦斯和煤層自燃發火問題，使綜放面的產量得到了大幅度的增加。
該項研究成果的綜合技術或單項技術已在大同、韓城、淮南、峰峰等集團公司以及陽泉市周邊地方煤礦大面積推廣應用社會效益特別明顯。
經濟效益：該項研究成果綜合技術或單項技術，已經在占國內煤炭產量一般的產煤大省如陜西、安徽、河北、山溪等省推廣應用，大同煤礦推廣后創創產值104000萬元，峰峰集團推廣后創產值3549.78萬元，淮南礦業集團推廣后創產值16427萬元，累計共創產值約50多億元，取得了明顯的經濟效益。
社會效益：該項研究成果成功的攻克了綜放開采國內外公認的四大難題中的瓦斯和自然發火問題。該項目的研究試驗成功與應用，不僅對陽煤集團瓦斯治理、井下自然發火、安全生產和綜放工作面高產高效具有重要意義，而且對全國同類煤炭企業具有重要意義，同時對促進整個煤炭系統的技術進步和安全生產有著不可替代的作用。該項技術已在全國煤炭系統廣泛應用，特別是大同、淮南、晉城、峰峰、韓城等大型煤炭企業推廣應用，均取得了重大經濟效益和社會效益。
獎勵情況：2006年2月該項目榮獲中華人民共和國國務院“國家科技進步獎”二等獎；2004年2月榮獲山西省科技進步評委會“山西省科技進步獎”一等獎；
2003年3月榮獲煤炭工業技術委員會“2002年度煤炭工業十大科學技術成果”。
