Discuss on Fast Advance and Gas Prevention of Tunnel in High Gas Thick Coal Seam
(Sihe Mine of Jincheng Anthracite Mine Group, Jincheng City in Shanxi Province, 048205)
Abstract: The paper briefly introduces new craft of double and three tunnel parallel advancing, then contrasts it with traditional advancing craft, combined with gas and geological condition of mining seam in Sihe mine, the author gives out responsive measure of gas prevention, in a result, advancing velocity get obvious improvement, advancing distance increase from 500m to 700m in a month every advancing team, it alleviates unbalance situation of substitute between working face and advance greatly.
Key Words: high gas; thick coal seam; fast advance; gas prevention
0引言
晉城煤業集團寺河礦目前主采山西組3#煤層，煤層平均厚度為6.11m，瓦斯含量高，瓦斯涌出量大，應用傳統的巷道掘進工藝進行掘進作業時，巷道掘進速度慢，掘進效率低，進而造成礦井采掘銜接緊張，嚴重制約了礦井的安全高效生產。瓦斯治理效果和掘進效率是制約礦井巷道掘進速度的兩個關鍵因素，結合礦井自身煤層瓦斯地質條件，礦井對原有的掘進施工工藝進行了革新，由原來的單巷綜掘工藝升級為雙巷、三巷連采工藝，并制定了掘進巷道瓦斯綜合治理措施，最終形成一整套與礦井煤層瓦斯地質條件相適應的高瓦斯厚煤層巷道快速掘進綜合技術，使礦井掘進速度得到顯著提升，單月隊組掘進進尺由500米提高到700米，有效緩解了礦井采掘接替緊張的局面。
1雙巷、三巷連采巷道施工技術
1.1雙巷、三巷連采施工工藝概述
雙巷、三巷連采工藝巷道掘進采用美國久益公司設計制造的12CM27-10E型連續采煤機完成割煤和裝煤工序，方向由激光指示儀控制；選用飛利普斯公司制造的PM2110C梭車完成煤炭從連采機到給料破碎機的運輸，選用美國斯坦姆勒公司制造的BF-14B-54-64C破碎機完成煤炭的破碎和轉載工作；通過給料機把煤炭轉載到膠帶輸送機運出；選用美國瓦格娜公司制造的ST-3.5S鏟車來完成材料、設備的運送、搬移以及巷道浮煤的清理工作；選用飛爾奇公司制造的CHDDR-AC型雙臂錨桿機來完成巷道頂錨桿和錨索的打眼和安裝工作，選用MQB—35J(25J)手持風動鉆機來完成幫錨桿的打眼和安裝工作。
施工組織采用“四、六”制作業，三班生產，一班檢修準備。具體的施工工藝流程如下：
交接班→安全檢查→校對激光（巷道為偏中線，三巷中線距巷道南幫均為3.5米） →連采機進入已支護好的巷道割、裝煤至梭車運煤→切槽、采垛達循環進度后→連采機轉移巷道→錨桿機進入已割好的巷道內進行支護→安全檢查敲幫問頂→用錨桿機的臨時支臂進行臨時支護→永久支護完成后轉移巷道→接風筒，鏟車清理浮煤→自檢驗收。雙巷、三巷連采工藝掘進巷道施工布置見圖1。

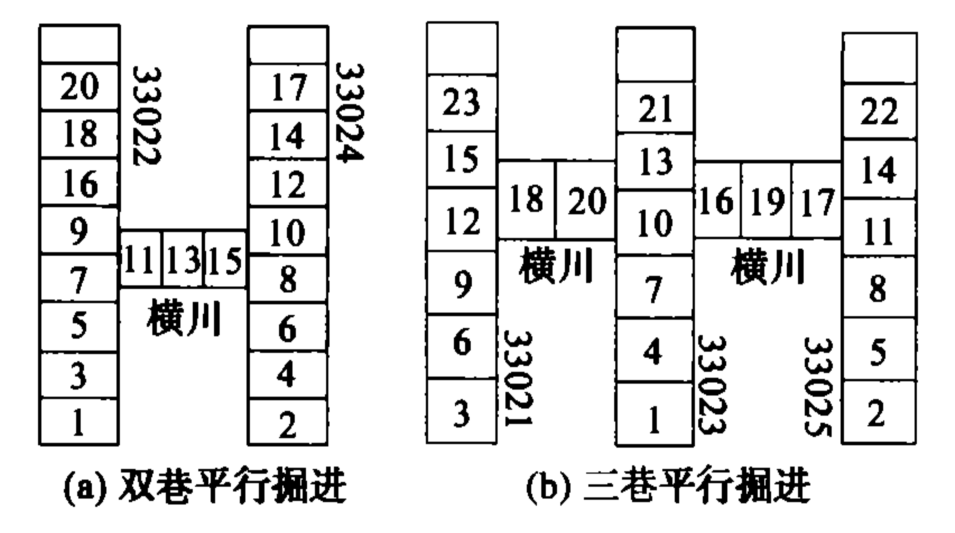

圖1 雙巷、三巷連采工藝巷道施工布置示意圖[1]
1.2與傳統掘進工藝的比較
對于傳統的單巷掘進工藝來說，巷道掘進與支護采用串行作業，掘進與支護兩個工序相互影響，浪費了大量時間，掘進效率低，掘進速度慢；傳統的雙巷掘進工藝相比單巷掘進工藝，掘進與支護采用平行作業，兩個工序互不影響，掘進速度及效率得到了顯著提高，但受設備技術能力的限制，掘進速度仍無法適應礦井高產高效的要求；雙巷、三巷連采工藝均采用世界先進的巷道施工技術及設備，掘進與支護兩個工序采用平行作業，掘進效率高，掘進速度快，安全性高，單月掘進速度可達700m以上，具有傳統掘進工藝無法比擬的技術優勢，可以更好地適應礦井高產高效的要求，促進礦井采掘銜接平衡[2]。
2掘進巷道瓦斯綜合治理技術
瓦斯治理效果一直是制約高瓦斯礦井巷道掘進速度的關鍵因素之一[3]。就高瓦斯厚煤層掘進巷道瓦斯治理而言，完善、穩定、可靠的通風系統是掘進巷道瓦斯治理的基礎；而通過瓦斯抽放，將煤層內富集的大量瓦斯抽出，有效降低煤層瓦斯含量，從根本上減少巷道掘進期間煤壁瓦斯涌出量則是掘進巷道瓦斯治理的根本措施[4]。因此，礦井從通風和瓦斯抽放兩個方面入手，在巷道掘進過程中，通過加強局部通風技術管理，保證局部通風設備設施完好，掘進巷道風流連續、有效、穩定、可靠，為掘進創造了良好的通風條件；通過加強區域及局部瓦斯抽放技術管理，堅持先抽后掘、邊抽邊掘，并對抽放效果進行評價，直至掘進區域內瓦斯含量符合國家瓦斯抽采要求，使掘進作業始終處在瓦斯抽放覆蓋的區域內，為巷道掘進作業創造了良好的安全條件。
2.1局部通風
對于雙巷、三巷連采工藝來說，掘進巷道局部通風雙巷采用“一進一回”的通風方式，三巷采用“兩進一回”的通風方式，工作面迎頭采用局部通風機“壓入式”供風，隨著掘進巷道長度的不斷延伸，在相鄰兩條巷道之間每50m貫通一聯絡橫川，新通風橫川貫通以后，同時在進回風巷之間原來的通風橫川內構筑調節風窗，在進回風巷道之間始終只保留一個通風橫川，不斷引入全風壓風流，有效解決了長距離巷道的局部通風技術難題。
2.2瓦斯抽放
在巷道掘進作業過程中，寺河礦嚴格執行“先抽后掘”的瓦斯治理方針，堅持井下瓦斯區域預抽與局部抽放相結合的瓦斯抽放原則，瓦斯抽放能力及效果得到了顯著提升。
2.2.1井下區域瓦斯預抽
采用MK系列以及VLD千米鉆機施工長距離瓦斯抽放鉆孔，對于準備掘進的區域進行區域瓦斯預抽，有效降低掘進區域內煤層瓦斯含量，從根本上減少了掘進巷道瓦斯涌出量。
2.2.2邊抽邊掘
隨著掘進距離的不斷增大，每50m貫通一聯絡橫川，每200m施工一鉆場，在橫川和鉆場內按設計施工抽放鉆孔，抽放一段時間后對抽放效果進行評價，若此時煤層瓦斯含量大于8m3/t，繼續抽放，直至掘進前方區域煤體殘存瓦斯含量降至8 m3/t以下，方可開始掘進作業。
2.2.3工作面迎頭鉆孔抽放
根據生產需要，在工作面迎頭施工一定數量的鉆孔，對工作面前方煤體內的瓦斯進行抽放，抽放鉆孔控制范圍至少保證巷道輪廓線兩側8m，前方10米，抽放一段時間后，通過測定瓦斯含量對瓦斯預抽效果進行評價，若抽放后煤層殘存瓦斯含量降至8 m3/t以下，達到國家規定的瓦斯抽采要求，則允許掘進作業的開展；若此時煤層殘存瓦斯含量仍大于8m3/t，則繼續抽放，直至掘進前方區域煤體殘存瓦斯含量降至8m3/t以下[5]。
3結論及建議
（1）雙巷、三巷連采工藝采用國際上先進的技術設備，掘進與支護兩個工序平行作業，互不影響，單月掘進進尺可達700m以上，與傳統掘進工藝相比，速度快，效率高。
（2）局部通風方面，雙巷、三巷連采工藝掘進巷道采用采用“一進一回”、“兩進一回”的通風方式，通過不斷引入礦井全風壓風流，使巷道保持全風壓通風，工作面采用局部通風機壓入式供風，局部通風系統更趨合理，風流穩定，可靠性高，有效解決了長距離巷道的通風技術難題；但是需要結合掘進進度，對通風設施及時進行調整，并加強通風設施管理，減少橫川漏風量，避免出現循環風及巷道微風作業。
（3）瓦斯抽放方面，做到井下區域預抽與局部抽放相結合，堅持先抽后掘，邊抽邊掘，并對抽放效果進行可靠評價，使掘進作業始終處在符合國家瓦斯抽采要求的區域內，從根本上減少了掘進巷道瓦斯涌出，為掘進作業創造了良好的安全條件。
（4）在做好掘進巷道瓦斯治理的前提下，寺河礦通過革新巷道掘進施工工藝，實現了高瓦斯厚煤層中巷道的快速掘進，有效緩解了礦井采掘銜接緊張的局面。
參考文獻
[1] 司利軍. 連續采煤在寺河礦的實踐[J]. 煤炭工程，2004，6：38~40
[2] 劉濤. 寺河礦井盤區巷道布置及掘進工藝[J]. 煤礦設計，2001，3：3~6
[3] 俞啟香. 礦井瓦斯防治[M]. 徐州：中國礦業大學出版社，1992
[4] 于不凡. 煤礦瓦斯災害防治及利用技術手冊 [M]. 北京：煤炭工業出版社，2000
[5] 國家安全監督生產管理總局. 煤礦瓦斯抽采基本指標[s].
