1 項目背景

國內煤礦井下大多使用轉子式混凝土噴射機，用于干料、潮料混凝土噴射作業。轉子式混凝土噴射機的給料部分、噴射部分為一體（即它只有一個料腔，同時用于給料和噴射作業），給料和噴射時密封處于相對旋轉狀態，密封結構不可靠，并極易出現磨損造成密封失效，以致噴射距離短，僅能達到60~80m，并產生較大粉塵，料腔通過出料口頻率較低，噴射時脈沖大，物料不能連續。噴漿機純?nèi)斯な謩幼鳂I(yè)，機械化程度低，勞動強度大。在煤礦井下條件苛刻，設備運輸困難情況下，為生產現場及作業帶來非常大的挑戰。

遠距離、無塵化的噴漿裝備和自動化、機械化、適用性高的噴漿工藝，最終達到增大噴漿距離、降低粉塵濃度、降低作業強度，提高噴漿質量的目的。



2 創新內容

舊式噴漿機每個60m就要挪移一次噴漿機，制約了現場全巖巷道快速掘進速度。遠距離噴漿機具有以下優點：

1、輸送距離長，最大可達水平500m；

2、粉塵濃度低，機旁粉塵濃度低于國家標準10mg/m3；

3、噴射連續無脈沖，混凝土回彈?。?/span>

4、密封可靠性高，磨損件更換周期長，一般6個月更換一次；

5、整機結構可靠，系統運行穩定，維護成本低。

6、設備使用全液壓驅動，運行過程中安全、可靠。

7、采用履帶式行走機構，設備移動更加方便快捷，

  解決了噴漿效率低，回彈率高，及施工過程中遠距離噴漿的難題



3 實施過程

工作原理及結構

混合噴漿料（現場拌制或配料廠拌制或袋裝、筒倉儲存材料），送入料斗，經過篩子將大顆粒篩除后進入錐形給料裝置內的料杯內，然后落入氣料室。

   落料點前處，壓縮空氣通過錐形殼體進入有料料杯?？諝鈬娚涫刮锪纤缮?，有利物料充分落入氣料室。

   物料從料杯排出后，其內的殘余壓縮空氣通過余氣口排出，若有殘余物料也隨壓縮空氣一塊排出進入集塵器。然后空料杯旋轉繼續從料斗中接料。通過液壓控制給料裝置旋轉速度，控制送往氣料室物料的多少。

   氣料室的補壓氣使其中的物料盡量疏松（有利物料的輸送），再通過葉片輪旋轉將物料送至物料出口。

   壓縮空氣通過進氣口進入氣料室，并通過布置在葉片輪料杯頂部上側的鵝頸管導向出料口。

   壓縮空氣將葉片輪上料杯內噴漿料吹出通過出料口、輸送管路流向噴嘴。

   葉片輪的轉速可以無級調節，實現物料均勻送向噴嘴。

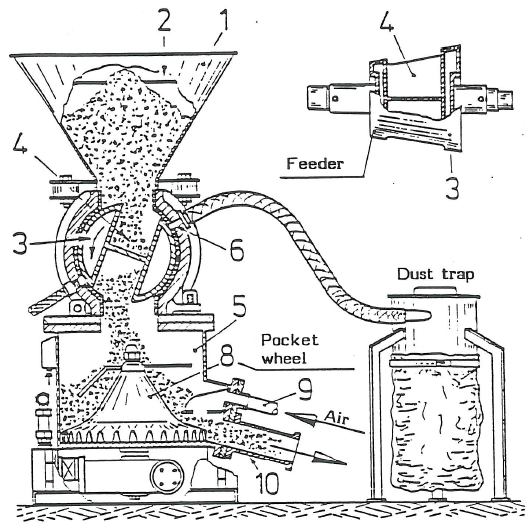

1、料斗

2、料斗篩網(hoppergrid)

3、錐形給料裝置（feeder cone）

4、混凝土料杯在錐形給料裝置內（material pockets in feeder cone ）

5、氣室（送料室）（air chamber）

6、余氣口（exhaust）

8、葉片輪（pocker wheel）

9、進氣口（air injector）

10、出料口連接端（outlet connection）

PYC6Z型液壓轉子式混凝土噴射機（以下簡噴射機）主要由行走裝置、料斗、錐形給料裝置、噴射系統、液壓泵站、氣路系統、潤滑系統及除塵器構成。設備的所有零部件均固定在行走裝置上；行走裝置由履帶底盤、底板焊接件等構成；噴射系統的驅動部分固定在行走裝置上，噴射系統主要包括氣料室、葉片輪、減速機和馬達。氣料室上固定有錐形給料裝置和料斗，通過錐形給料裝置的定量錐形轉子的旋轉將物料送入到氣料室內，再通過葉片輪的旋轉將物料在風壓的作用下將物料輸送出去。噴射機采用全液壓驅動方式，配套的液壓泵站與控制系統提供所需液壓動力通過手動控制來實現各動作。

2、設備結構

（1）料斗由錐形圓桶、篩網、振動器構成。

（2）行走裝置由履帶、底盤焊接件構成。履帶由液壓馬達驅動減速機構帶動鏈輪及履帶實現行走，履帶漲緊機構由油缸和彈簧控制，油缸可調整履帶的漲緊程度。同時同方操作左、右行走換向閥可實現設備前進和后退，操作其中一個換向閥可實現設備的左轉或右轉。

（3）錐形給料裝置由錐形殼體、定量錐形轉子、馬達構成。錐形殼體由金屬殼體和襯膠構成；定量錐形轉子通過馬達的帶動在錐形殼體內旋轉，實現物料轉送。

（4）噴射系統由氣料室、葉片輪、液壓馬達、減速機、鏈輪組、鏈條構成。氣料室是連接錐形給料裝置和輸送管道的中樞結構，呈圓桶狀。葉片輪是圓錐體底部的葉片輪料杯，圍繞在圓錐體底部周圍。

葉片輪將混凝土分成一個個的“小單元”，減少了單次噴射混凝土的重量，再加上氣料室內部的密閉環境，使得混凝土獲得0.5MPa壓強的初速度之后，在輸送管道中速度大致不會減少太多。葉片輪的設計在一定程度上實現了長距離噴射混凝土的作業效果。

（5）液壓泵站與控制系統由電機、雙聯泵、油箱、調速閥、操縱閥、壓力表、冷卻器、過濾器、液壓管路等組成，液壓泵站布置在行走裝置上。

（6）氣路系統由閥門、管路、壓力表構成。

3、技術參數

3.1、設備型號：

 P    Y   C   6    Z

                                      第三特征代號：Z-錐形料腔

主參數：生產能力，單位為立方米每小時（m³/h）

第二特征代號：潮式噴射

                                      第一特征代號：Y-液壓轉子式

類型代號：混凝土噴射機

  3.2、主要技術參數

4 效益分析

南八回風下山、南八回風大巷、南八皮帶下山及南八軌道下山，設計長度累計長達10000m，使用遠距離噴漿機，解決了噴漿效率低，回彈率高，及施工過程中遠距離噴漿的難題。在保證巷道施工質量的同時，降低了人工強度，減輕了職工勞動強度，加快了巷道施工速度。

5 推廣前景

馬蘭礦南八盤區使用了遠距離噴漿機，遠距離噴漿機的使用，解決了噴漿效率低，回彈率高，及施工過程中遠距離噴漿的難題。在保證巷道施工質量的同時，降低了人工強度，減輕了職工勞動強度，加快了巷道施工速度。且施工操作相對簡單，推廣前景巨大。
